Toyota CH-R Revue Technique: Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE SOUFFLANTE
|

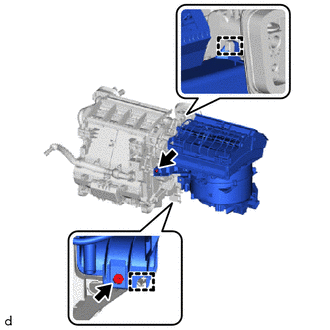

(a) Engager les guides pour reposer l'ensemble de radiateur de climatisation. |
|
.png)
(b) Reposer les 2 vis.
|
(c) Engager le guide. |
|
.png)

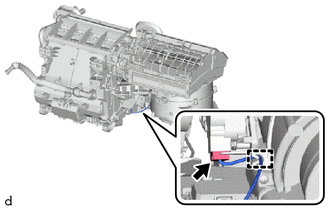

(d) Brancher le connecteur.
2. REPOSER LE CABLE DE TABLEAU DE BORD N° 3 (avec chauffage PTC)
Cliquer ici .gif)
3. REPOSER LA CONDUITE D'AIR N° 2
Cliquer ici
4. REPOSER L'ENSEMBLE DE BLOC DE CLIMATISATION
Cliquer ici
Remontage
REMONTAGE
PROCEDURE
1. REPOSER LA RESISTANCE DE SOUFFLANTE (pour type simple)
(a) Engager les guides et reposer la résistance de soufflante comme indiqué sur
le schéma.
...
