REMONTAGE
PROCEDURE
1. REPOSER LA THERMISTANCE DE REFROIDISSEUR N° 1
Cliquer ici
2. REPOSER LE SOUS-ENSEMBLE DE BOITIER DE RADIATEUR N° 2
(a) Reposer le sous-ensemble de boîtier de radiateur n° 2 avec les 6 vis. |
|
3. REPOSER LE SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1
![]() |
Poser dans ce sens |
(a) Reposer le sous-ensemble d'évaporateur de refroidisseur n° 1 avec la thermistance de refroidisseur n° 1, comme indiqué sur le schéma.
(b) Brancher le connecteur.
4. REPOSER LE SOUS-ENSEMBLE DE BOITIER DE RADIATEUR
(a) Engager les griffes pour reposer le sous-ensemble de boîtier de radiateur.
(b) Reposer les 3 vis.
5. REPOSER LE BOITIER D'ECHANGEUR THERMIQUE
(a) Engager les 2 griffes et le guide, puis reposer le boîtier d'échangeur thermique à l'aide de la vis. |
|

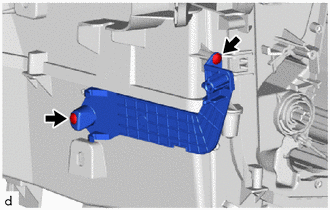

(b) Reposer le support avec les 2 vis. |
|
6. REPOSER LE DETENDEUR DE REFROIDISSEUR
(a) Reposer l'oeillet. |
|
(b) Appliquer suffisamment d'huile pour compresseur sur 2 joints toriques neufs et sur les surfaces de raccord du sous-ensemble d'évaporateur de refroidisseur n° 1.
Huile de compresseur:
VC100YF ou produit équivalent
(c) Reposer les 2 joints toriques sur le sous-ensemble d'évaporateur de refroidisseur n° 1.
REMARQUE:
Maintenir les joints toriques et surfaces de raccord de joint torique exempts de corps étrangers.
(d) A l'aide d'une clé à douille à six pans de 4 mm, reposer le détendeur de refroidisseur à l'aide des 2 boulons à six pans. Torque: 4,5 N·m {46 kgf·cm, 40 in·lbf} |
|
7. REPOSER LE SOUS-ENSEMBLE DE BLOC DE CHAUFFE
![]() |
Poser dans ce sens |
(a) Reposer le sous-ensemble de bloc de chauffe, comme indiqué sur le schéma.
(b) Reposer les 3 vis. |
|
8. REPOSER L'ATTACHE DE CHAUFFAGE
(a) Engager les griffes pour reposer l'attache de chauffage. |
|
(b) Reposer la vis.
9. REPOSER L'OEILLET DE TUYAU DE CHAUFFAGE
(a) Reposer l'œillet de tuyau de chauffage. |
|
10. REPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 2
(a) Reposer le sous-ensemble de servo de volet de radiateur de climatisation n° 2 comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(b) Faire tourner le sous-ensemble de servo de volet de radiateur de climatisation n° 2 pour engager la griffe comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
11. REPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1
(a) pour le côté inférieur droit:
(1) Reposer le sous-ensemble de servo de volet de radiateur de climatisation n° 1 comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(2) Faire tourner le sous-ensemble de servo de volet de radiateur de climatisation n° 1 pour engager la griffe comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(3) Engager l'anneau.
(b) pour le côté supérieur droit:
(1) Reposer le sous-ensemble de servo de volet de radiateur de climatisation n° 1 comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(2) Faire tourner le sous-ensemble de servo de volet de radiateur de climatisation n° 1 pour engager la griffe comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(c) pour côté inférieur gauche:
(1) Reposer le sous-ensemble de servo de volet de radiateur de climatisation n° 1 comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(2) Faire tourner le sous-ensemble de servo de volet de radiateur de climatisation n° 1 pour engager la griffe comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(3) Engager l'anneau.
(d) pour côté supérieur gauche:
(1) Reposer le sous-ensemble de servo de volet de radiateur de climatisation n° 1 comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(2) Faire tourner le sous-ensemble de servo de volet de radiateur de climatisation n° 1 pour engager la griffe comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
12. REPOSER LA DURITE DE VIDANGE DU BLOC DE REFROIDISSEMENT N° 2
(a) Reposer la durite de vidange du bloc de refroidissement n° 2. |
|
13. REPOSER LA DURITE DE VIDANGE DE REFROIDISSEUR
(a) Reposer la durite de vidange du refroidisseur. |
|
14. REPOSER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION
(a) Engager les attaches pour reposer l'ensemble de faisceau de câbles de climatisation.
(b) Brancher les 5 connecteurs.
15. REPOSER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION
(a) Engager les guides pour reposer provisoirement l'ensemble d'amplificateur de climatisation, comme indiqué sur le schéma.
![]() |
Reposer dans ce sens (1) |
![]() |
Reposer dans ce sens (2) |
(b) Reposer l'ensemble d'amplificateur de climatisation avec la vis. |
|
(c) Brancher le connecteur.
16. REPOSER LE COUVERCLE DE CHAUFFAGE (sans chauffage PTC)
(a) Reposer le couvercle de chauffage avec les 2 vis, comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
17. REPOSER L'ENSEMBLE DE CHAUFFAGE RAPIDE (avec chauffage PTC)
![]() |
Poser dans ce sens |
(a) Reposer l'ensemble de chauffage rapide à l'aide des 2 vis, comme indiqué sur le schéma.
18. REPOSER LE COUVERCLE DE CHAUFFAGE N° 2 (avec chauffage PTC)
(a) Reposer le couvercle de chauffage n° 2 à l'aide de la vis. |
|
19. REPOSER L'ENSEMBLE DE SOUFFLANTE
Cliquer ici
20. REPOSER LA DURITE DE VIDANGE DU BLOC DE REFROIDISSEMENT N° 3
(a) Reposer la durite de vidange du bloc de refroidissement n° 3. |
|
21. REPOSER LE CABLE DE TABLEAU DE BORD N° 3 (avec chauffage PTC)
(a) Engager les attaches pour reposer le câble de tableau de bord n° 3. |
|
(b) Brancher le connecteur.
22. REPOSER LE CACHE (sauf véhicules destinés aux régions froides)
(a) Engager les griffes pour reposer le couvercle. |
|
23. REPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CLIMATISATION
(a) Engager le guide pour reposer le sous-ensemble de conduite de climatisation. |
|
24. REPOSER LA CONDUITE D'AIR N° 2
(a) Engager les griffes pour reposer la conduite d'air n° 2, comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(b) Reposer la vis.
25. REPOSER LE BOITIER DE CODE ID (ECU DE CODE DU DISPOSITIF ANTIDEMARRAGE)
Cliquer ici
