DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées ou remplacées lors de la dépose/repose de l'ensemble de bloc de climatisation sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce de remplacement ou procédure |
Procédures nécessaires |
Effets / Ne fonctionne pas une fois effectué(e) |
Lien |
---|---|---|---|
Débrancher le câble de la borne négative de la batterie. |
Mémoriser l'angle mort de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive |
|||
Initialiser la serrure de la porte de coffre |
Système de verrouillage centralisé des portes |
|
|
|
Initialiser le servomoteur (système de climatisation) |
Les DTC sont enregistrés |
|
PROCEDURE
1. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT (pour HFC-134a (R134a))
Cliquer ici
2. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT (pour HFO-1234yf (R1234yf))
Cliquer ici
3. VIDANGER LE LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Cliquer ici
4. DEPOSER L'ENSEMBLE DE MOTEUR ET DE TRINGLERIE D'ESSUIE-GLACE AVANT
Cliquer ici
5. DEPOSER LE JOINT DE BOUCLIER ANTI-ECLABOUSSURES DE CONDUITE D'AIR DE CHAUFFAGE N° 1
Cliquer ici
6. DEPOSER LA PLAQUE DE PROTECTION ETANCHE GAUCHE
Cliquer ici
7. DEPOSER LE RENFORT DE FIXATION DE CARROSSERIE D'AUVENT GAUCHE
Cliquer ici
8. DEPOSER LE RENFORT DE FIXATION DE CARROSSERIE D'AUVENT DROIT
Cliquer ici
9. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU EXTERIEUR DE DESSUS D'AUVENT
Cliquer ici
10. DEBRANCHER LA DURITE DE SORTIE D'EAU DE CHAUFFAGE
(a) Faire coulisser l'agrafe pour débrancher la durite de sortie d'eau de chauffage. REMARQUE:
|
|
11. DEBRANCHER LA DURITE D'ENTREE D'EAU DE CHAUFFAGE
(a) Faire coulisser l'agrafe de durite pour débrancher la durite d'entrée d'eau de chauffage. REMARQUE:
|
|

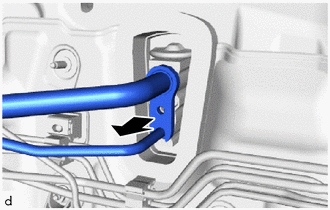

12. DEBRANCHER LE SOUS-ENSEMBLE DE TUYAU D'ASPIRATION
(a) Déposer le boulon. |
|
(b) Débrancher le sous-ensemble de tuyau d'aspiration et le tuyau de liquide réfrigérant de refroidisseur A comme indiqué sur le schéma. |
|
(c) Déposer les 2 joints toriques du sous-ensemble de tuyau d'aspiration et le tuyau de liquide réfrigérant de refroidisseur A.
REMARQUE:
A l'aide de ruban adhésif en vinyle, rendre étanches les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.
13. DEPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE
Cliquer ici
14. DEPOSER L'ENSEMBLE DE SIEGE AVANT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
15. DEPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD
Cliquer ici
16. DEPOSER L'ENSEMBLE DE COLONNE DE DIRECTION
Cliquer ici
17. DEPOSER L'ENSEMBLE DE RELAIS D'ESSUIE-GLACE AVANT
Cliquer ici
18. DEPOSER LE BOITIER D'INTEGRATION DROIT D'ECU
Cliquer ici
19. DEPOSER LA THERMISTANCE DE REFROIDISSEUR (CAPTEUR DE TEMPERATURE D'HABITACLE)
(a) Débrancher le connecteur et déposer l'ensemble d'aspiration de thermistance de refroidisseur (capteur de température d'habitacle). |
|
20. DEPOSER LA PLAQUE ISOLANTE N° 3 DU TABLEAU DE BORD
(a) Libérer les agrafes pour déposer la plaque isolante de tableau de bord n° 3. |
|
(b) Déposer les 2 agrafes de moquette avant. |
|
(c) Déposer l'agrafe.
Déposer dans ce sens |
(d) Libérer les attaches pour retourner l'ensemble de moquette avant, comme indiqué sur le schéma.
21. DEPOSER LA CONDUITE D'AIR ARRIERE N° 6 (avec conduite d'air arrière)
(a) Libérer les griffes pour déposer la conduite d'air arrière n° 6, comme indiqué sur le schéma.
Déposer dans ce sens |
22. DEPOSER LA CONDUITE D'AIR ARRIERE N° 5 (avec conduite d'air arrière)
Déposer dans ce sens |
(a) Libérer les griffes pour déposer la conduite d'air arrière n° 5, comme indiqué sur le schéma.
23. DEPOSER LA CONDUITE D'AIR ARRIERE N° 4 (avec conduite d'air arrière)
(a) Déposer les 2 agrafes de moquette avant. |
|
(b) Déposer l'agrafe.
Déposer dans ce sens |
(c) Libérer les attaches pour retourner l'ensemble de moquette avant, comme indiqué sur le schéma.
(d) Libérer les griffes pour déposer la conduite d'air arrière n° 4, comme indiqué sur le schéma.
Déposer dans ce sens |
24. DEPOSER LA CONDUITE D'AIR ARRIERE N° 3 (avec conduite d'air arrière)
(a) Libérer les griffes pour déposer la conduite d'air arrière n° 3, comme indiqué sur le schéma.
Déposer dans ce sens |
25. DEPOSER LA CONDUITE D'AIR ARRIERE N° 2 (avec conduite d'air arrière)
Déposer dans ce sens |
(a) Libérer les griffes pour déposer la conduite d'air arrière n° 2.
26. DEPOSER LA CONDUITE D'AIR ARRIERE N° 1 (avec conduite d'air arrière)
(a) Libérer les griffes pour déposer la conduite d'air arrière n° 1, comme indiqué sur le schéma.
Déposer dans ce sens |
27. DEBRANCHER LE SOUS-ENSEMBLE DE RENFORT DE TABLEAU DE BORD N° 1
(a) Avec chauffage PTC:
(1) Déposer le boulon pour débrancher le câble de masse. |
|
(b) Déposer les 2 écrous et détacher l'ensemble de bloc de relais. |
|
(c) Libérer les attaches pour débrancher le faisceau de câbles. |
|
(d) Déposer le boulon, la vis, l'écrou et le sous-ensemble de renfort de tableau de bord n° 1. |
|
28. DEPOSER LE SOUS-ENSEMBLE DE RENFORT DE TABLEAU DE BORD N° 2
(a) Déposer le boulon pour débrancher le câble de masse. |
|
(b) Libérer les attaches pour débrancher le faisceau de câbles.
(c) Déposer le boulon, la vis, l'écrou et le sous-ensemble de renfort de tableau de bord n° 2.
29. DEPOSER LE TABLEAU DE BORD N° 3 LE SOUS-ENSEMBLE DE RENFORT DE L'AUVENT (pour véhicules destinés aux régions froides)
(a) Libérer l'attache et les griffes. |
|
(b) Déposer le boulon, l'écrou et le sous-ensemble de tableau de bord au renfort d'auvent n° 3.
30. DEPOSER LE TABLEAU DE BORD N° 3 LE SOUS-ENSEMBLE DE RENFORT DE L'AUVENT (sauf véhicules destinés aux régions froides)
(a) Libérer l'attache et les griffes. |
|
(b) Déposer le boulon, l'écrou et le sous-ensemble de tableau de bord au renfort d'auvent n° 3.
31. DETACHER LA DURITE DE VIDANGE DE REFROIDISSEUR
(a) Débrancher la durite de vidange de refroidisseur. REMARQUE: Si l'oeillet de durite de vidange de bloc de refroidissement est débranché de la carrosserie du véhicule lors du débranchement de la durite de vidange de refroidisseur, veiller à le remplacer par un élément neuf. Le non-respect de cette consigne peut provoquer une entrée d'eau. |
|
32. DEBRANCHER LE CABLE DE TABLEAU DE BORD
(a) Débrancher chaque connecteur.
*a |
Attache |
*b |
Crochet |
(b) Déposer le boulon et la vis.
(c) Déposer les 4 boulons pour débrancher les 4 câbles de masse.
(d) Déposer le boulon et l'écrou pour détacher l'ensemble de bloc de jonction de tableau de bord avec ECU de carrosserie principale.
(e) Libérer les attaches et le crochet pour débrancher le câble de tableau de bord.
33. DEPOSER L'ENSEMBLE DE RENFORT DE TABLEAU DE BORD AVEC L'ENSEMBLE DE BLOC DE CLIMATISATION
REMARQUE:
(a) Déposer les 2 boulons. |
|
(b) Déposer les 5 boulons.
(c) Déposer l'écrou.
(d) Libérer les attaches. |
|
(e) Débrancher les 2 connecteurs.
(f) Libérer les guides pour déposer l'ensemble de renfort de tableau de bord avec l'ensemble de bloc de climatisation, comme indiqué sur le schéma.
Déposer dans ce sens |
- |
- |
34. DEPOSER L'ENSEMBLE DE BLOC DE CLIMATISATION
(a) Déposer les 3 boulons et l'ensemble de bloc de climatisation de l'ensemble de renfort de tableau de bord.

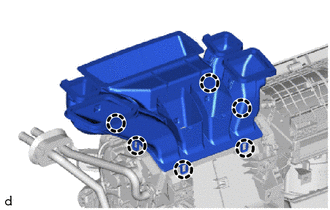

35. DEPOSER L'ENSEMBLE DE BUSE DE DEGIVREUR INFERIEURE
(a) Libérer les griffes pour déposer l'ensemble de buse de dégivreur inférieure. |
|
