Toyota CH-R Revue Technique: Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

*1

RENFORT DE FIXATION DE CARROSSERIE D'AUVENT GAUCHE

*2

RENFORT DE FIXATION DE CARROSSERIE D'AUVENT DROIT

*3

JOINT DE BOUCLIER ANTI-ECLABOUSSURES DE CONDUITE D'AIR DE CHAUFFAGE N° 1

*4

SOUS-ENSEMBLE DE PANNEAU EXTERIEUR DE DESSUS D'AUVENT

*5

PLAQUE DE PROTECTION ETANCHE GAUCHE

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

SCHEMA

*1

TUYAU DE LIQUIDE REFRIGERANT DE REFROIDISSEUR A

*2

DURITE D'ENTREE D'EAU DE CHAUFFAGE

*3

DURITE DE SORTIE D'EAU DE CHAUFFAGE

*4

SOUS-ENSEMBLE DE TUYAU D'ASPIRATION

*5

JOINT TORIQUE

-

-

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

Pièce non réutilisable

Huile pour compresseur ND-OIL 12 ou produit équivalent

-

-

SCHEMA

*1

THERMISTANCE DE REFROIDISSEUR (CAPTEUR DE TEMPERATURE D'HABITACLE)

*2

ENSEMBLE DE RELAIS D'ESSUIE-GLACE

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

-

-

SCHEMA

*1

PLAQUE ISOLANTE N° 3 DU TABLEAU DE BORD

*2

CONDUITE D'AIR ARRIERE N° 1

*3

CONDUITE D'AIR ARRIERE N° 2

*4

CONDUITE D'AIR ARRIERE N° 3

*5

CONDUITE D'AIR ARRIERE N° 4

*6

CONDUITE D'AIR ARRIERE N° 5

*7

CONDUITE D'AIR ARRIERE N° 6

*8

ENSEMBLE DE MOQUETTE AVANT

SCHEMA

*A

Lors de l'utilisation du numéro de référence 90119-06995

*B

Lors de l'utilisation du numéro de référence 90119-06915

*C

Lors de l'utilisation du numéro de référence 90119-06A07

-

-

*1

DURITE DE VIDANGE DE REFROIDISSEUR

*2

ENSEMBLE DE RENFORT DE TABLEAU DE BORD AVEC ENSEMBLE DE BLOC DE CLIMATISATION

*3

CABLE DE TABLEAU DE BORD

*4

SOUS-ENSEMBLE DE RENFORT DE TABLEAU DE BORD N° 1

*5

SOUS-ENSEMBLE DE RENFORT DE TABLEAU DE BORD N° 2

*6

TABLEAU DE BORD SUR SOUS-ENSEMBLE DE RENFORT D'AUVENT N° 3

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

SCHEMA

*1

ENSEMBLE DE BLOC DE CLIMATISATION

*2

ENSEMBLE DE RENFORT DE TABLEAU DE BORD AVEC ENSEMBLE DE BLOC DE CLIMATISATION

*3

ENSEMBLE DE BUSE DE DEGIVREUR INFERIEURE

-

-

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

-

-

SCHEMA

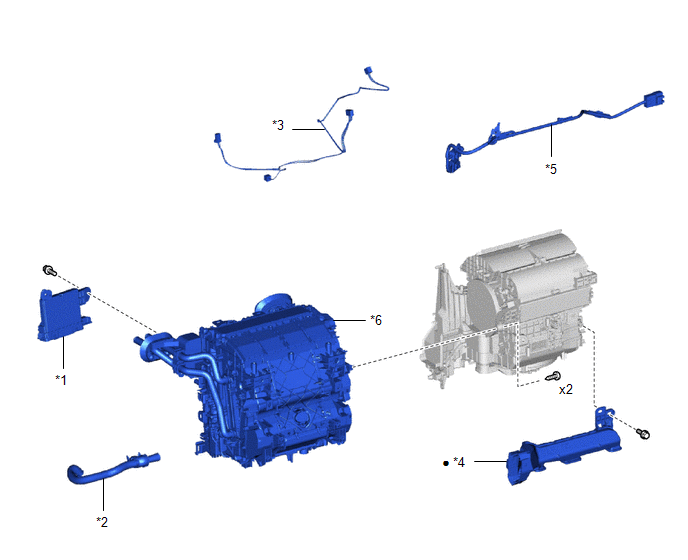

*1

ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

*2

SOUS-ENSEMBLE DE CONDUITE DE CLIMATISATION

*3

ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION

*4

CONDUITE D'AIR N° 2

*5

CABLE DE TABLEAU DE BORD N° 3

*6

ENSEMBLE DE RADIATEUR DE CLIMATISATION

Pièce non réutilisable

-

-

SCHEMA

*1

DETENDEUR DE REFROIDISSEUR

*2

ATTACHE DE CHAUFFAGE

*3

OEILLET DE TUYAU DE CHAUFFAGE

*4

SOUS-ENSEMBLE DE BLOC DE CHAUFFE

*5

SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1

*6

SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1

*7

THERMISTANCE DE REFROIDISSEUR N° 1

*8

COUVERCLE DE CHAUFFAGE N° 2

*9

ENSEMBLE DE CHAUFFAGE RAPIDE

*10

CARTER SUPERIEUR DE CHAUFFAGE

*11

OEILLET

*12

CARTER INFERIEUR DE CHAUFFAGE

*13

JOINT TORIQUE

-

-

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

Pièce non réutilisable

Huile pour compresseur ND-OIL 12 ou produit équivalent

-

-

    Bloc De Climatisation (fabrication Denso)
    ...

    Remontage
    REMONTAGE PROCEDURE 1. REPOSER LA THERMISTANCE DE REFROIDISSEUR N° 1 Cliquer ici 2. REPOSER LE SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1 (a) Reposer le sous-ensemble d& ...
