Toyota CH-R Revue Technique: Depose

Toyota CH-R Revue Technique / Ceinture De Securite / Ensemble De Sangle Interieure De Ceinture De Securite Avant / Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de sangle intérieure de ceinture de sécurité avant sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée	Procédure nécessaire	Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées
Débrancher le câble de la borne négative de la batterie.	Initialiser la serrure de la porte de coffre	Système de verrouillage centralisé des portes
	Mémoriser l'angle mort de braquage	Système d'alerte de sortie de bande de circulation (avec commande de direction)
	Mémoriser l'angle mort de braquage	Système de sécurité préventive

ATTENTION:

Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

CONSEIL:

Procéder de la même manière pour les côtés conducteur et passager avant.
La procédure ci-dessous concerne le côté conducteur.

PROCEDURE

1. DEPOSER L'ENSEMBLE DE SIEGE AVANT

Cliquer ici

2. DEPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (pour côté conducteur)

(a) sans système de classification d'occupant :

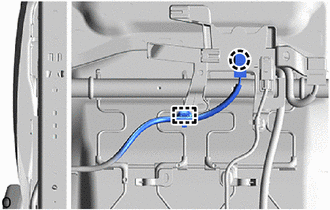

(1) Libérer l'attache et la griffe.

(b) avec système de classification d'occupant :

(1) Débrancher le connecteur.

(2) Libérer l'attache et la griffe.

(d) Déposer l'écrou et l'ensemble de sangle intérieure de ceinture de sécurité avant.

(e) Déposer la plaque d'ancrage de ceinture de sécurité avant.

3. DEPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (pour côté passager avant)

(a) sans système de classification d'occupant :

(1) Débrancher le connecteur.

(2) Libérer les attaches et la griffe.

(3) Libérer l'attache.

(4) Déposer l'écrou et l'ensemble de sangle intérieure de ceinture de sécurité avant.

(5) Déposer la plaque d'ancrage de ceinture de sécurité avant.

(b) avec système de classification d'occupant :

(1) Libérer l'attache et la griffe.

(2) Libérer les attaches.

(3) Déposer l'écrou et l'ensemble de sangle intérieure de ceinture de sécurité avant.

(4) Déposer la plaque d'ancrage de ceinture de sécurité avant.

Verification

VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (pour côté conducteur) (a) sans système de classification d'occupant : (1) ...

Repose

REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Procéder de la même manière pour les côtés conducteur et passager avant. La procédure ci-dessous concerne le côté co ...
