Toyota CH-R Revue Technique: Mise Au Rebut

MISE AU REBUT

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Avant d'effectuer le déploiement avant mise au rebut de toute pièce constitutive SRS, relire et suivre attentivement toutes les normes environnementales et relatives aux matières dangereuses. Le déploiement avant mise au rebut peut être considéré comme un traitement de matériaux dangereux.

PROCEDURE

1. MESURES DE PRECAUTION

ATTENTION:

  • Porter des gants et des lunettes de protection pour manipuler un ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points dont le prétensionneur s'est déployé.
  • Toujours se laver les mains à l'eau une fois l'opération terminée.
  • Ne pas appliquer d'eau etc. sur un ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points avec un prétensionneur déployé.
  • Toujours utiliser l'outil d'entretien prescrit pour le déploiement du prétensionneur de ceinture de sécurité (outil d'activation d'airbag à système de retenue supplémentaire). Effectuer cette opération dans un endroit exempt de parasites électriques.
  • Ne jamais mettre au rebut un ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points dont le prétensionneur ne s'est pas déployé.
  • L'ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points produit un bruit d'explosion lorsque le prétensionneur se déploie. Exécuter alors cette opération à l'extérieur, dans un endroit où cela ne dérangera pas les riverains.
  • Lors du déploiement du prétensionneur de ceinture de sécurité, effectuer l'opération à au moins 10 m (32,8 pi) du véhicule.

CONSEIL:

Avant de mettre à la casse un véhicule équipé d'un prétensionneur de ceinture de sécurité ou de mettre au rebut un ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points avec prétensionneur de ceinture de sécurité, il convient de toujours déployer au préalable le prétensionneur de ceinture de sécurité conformément à la procédure décrite ci-dessous. Si la moindre anomalie survient lors du déclenchement du prétensionneur de ceinture de sécurité, contacter immédiatement le SERVICE D'ENTRETIEN ET DE REPARATION du distributeur.

2. MISE AU REBUT DE L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE DE SIEGE ARRIERE DE TYPE A 3 POINTS (lorsqu'il est posé dans le véhicule)

REMARQUE:

  • Lors de la mise au rebut d'un ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points avec prétensionneur, ne jamais déployer le prétensionneur dans le véhicule du client.
  • Veiller à respecter la procédure suivante lors du déploiement d'un prétensionneur de ceinture de sécurité.

CONSEIL:

Prévoir une batterie qui servira d'alimentation électrique pour le déploiement du prétensionneur de ceinture de sécurité.

(a) Vérifier le fonctionnement du SST.

Cliquer ici

SST: 09082-00700

(b) Se reporter aux Mesures de précaution.

Cliquer ici

(c) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(d) Enlever l'ensemble de garniture latérale intérieure du toit.

Cliquer ici

(e) Débrancher le connecteur du prétensionneur de ceinture de sécurité (pour côté gauche).

(1) Déposer les 3 boulons.

(2) Libérer les guides pour détacher l'ensemble de sangle extérieure de siège arrière gauche de type à 3 points avec support.

(3) Libérer l'attache.

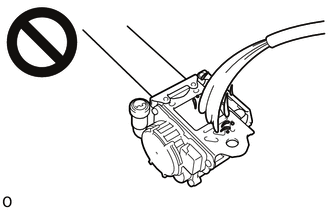

*a

Bouton de verrouillage

*b

Ruban adhésif de protection

(4) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, extraire le bouton de verrouillage pour relâcher le verrou afin de débrancher le connecteur de prétensionneur comme indiqué sur le schéma.

(f) Débrancher le connecteur du prétensionneur de ceinture de sécurité (pour côté droit).

(1) Libérer l'attache.

*a

Bouton de verrouillage

*b

Ruban adhésif de protection

(2) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, extraire le bouton de verrouillage pour relâcher le verrou afin de débrancher le connecteur de prétensionneur comme indiqué sur le schéma.

(g) Brancher le SST.

(1) Après avoir branché les SST suivants entre eux, les brancher sur le prétensionneur de ceinture de sécurité.

SST: 09082-00700

SST: 09082-00802

09082-10801

09082-20801

REMARQUE:

Pour éviter d'endommager le connecteur de SST ou le faisceau de câbles, ne pas verrouiller le verrouillage secondaire du connecteur de prétensionneur.

(2) Eloigner le SST à 10 m (32,8 pi) minimum de l'avant du véhicule.

*a

Batterie

*b

10 m (32,8 pi) minimum

ATTENTION:

  • Ne pas effectuer le déploiement avec l'une des portes ou des vitres ouverte.
  • Si le déploiement est effectuée avec l'une des vitres ou portes ouverte, il se peut que de la poussière ou du gaz entre en contact avec les yeux ou soit inhalé.

(3) Fermer toutes les portes et les vitres du véhicule.

REMARQUE:

Veiller à ne pas endommager le faisceau de câbles du SST.

(h) Reposer l'ensemble de sangle extérieure de siège arrière gauche de type à 3 points (pour côté gauche).

(1) Engager les guides pour reposer provisoirement l'ensemble de sangle extérieure de siège arrière gauche de type à 3 points avec support.

Boulon (A)

Boulon (B)

(2) Poser provisoirement les 3 boulons.

(3) Serrer les 3 boulons dans l'ordre indiqué sur le schéma.

Torque:

Boulon (A) :

12,5 N·m {127 kgf·cm, 9 ft·lbf}

Boulon (B) :

42 N·m {428 kgf·cm, 31 ft·lbf}

(i) Déployer le prétensionneur de ceinture de sécurité.

(1) S'assurer qu'il n'y a personne dans le véhicule ni dans un rayon de 10 m (32,8 pi) autour de celui-ci.

(2) Brancher la fiche rouge du SST sur la borne positive (+) de la batterie et la fiche noire sur la borne négative (-) de la batterie.

(3) Appuyer sur le contacteur d'activation de SST pour déployer le prétensionneur de ceinture de sécurité.

CONSEIL:

Le prétensionneur de ceinture de sécurité se déploie au moment où la LED du SST s'allume.

ATTENTION:

  • L'ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points produit un bruit d'explosion lorsque le prétensionneur se déploie. Exécuter alors cette opération à l'extérieur, dans un endroit où cela ne dérangera pas les riverains.
  • Si cette procédure est effectuée en intérieur ou sur une route en mauvais état où la sécurité ne peut pas être assurée, il existe des risques de blessures. En outre, si cette procédure est effectuée à proximité d'une zone résidentielle, les bruits de déploiement risquent alors de déranger les riverains.

(j) Mettre au rebut l'ensemble de sangle extérieure de ceinture de sécurité de siège arrière à 3 points.

(1) Déposer l'ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points et l'outil d'entretien spécial.

(2) Placer l'ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points dans un sac en plastique, refermer soigneusement le sac et le mettre au rebut conformément à la réglementation en vigueur.

ATTENTION:

  • L'ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points devient très chaud lorsque le prétensionneur est déployé. Attendre au moins 30 minutes pour le toucher après le déploiement.
  • Ne pas appliquer d'eau etc. sur un ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points avec un prétensionneur déployé.
  • Si de l'eau est appliquée à l'ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points immédiatement après le déploiement, la vapeur risque de causer des brûlures.
  • Toujours porter des gants et des lunettes de protection lors de la manipulation d'un ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points dont le prétensionneur s'est déployé.
  • Si un ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points dont le prétensionneur s'est déployé est touché sans porter des gants et des lunettes de protection, les parties chaudes peuvent provoquer des brûlures et des poussières risquent de pénétrer dans les yeux.
  • Après la dépose, placer rapidement et hermétiquement l'ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points dans un sac en plastique.
  • Ne jamais mettre au rebut un ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points dont le prétensionneur ne s'est pas déployé.
  • Si un ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points dont le prétensionneur ne s'est pas déployé est mis au rebut, et qu'il se déploie accidentellement ensuite, des blessures inattendues risquent d'être causées.
  • Toujours se laver les mains à l'eau une fois l'opération terminée.

CONSEIL:

Lors de la mise à la casse d'un véhicule, déployer les prétensionneurs de ceinture de sécurité, puis mettre le véhicule à la casse avec les ensembles de sangle extérieure de ceinture de sécurité avant posés.

3. MISE AU REBUT DE L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE DE SIEGE ARRIERE A 3 POINTS (lorsqu'il n'est pas posé dans le véhicule)

REMARQUE:

  • Lors de la mise au rebut d'un ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points avec prétensionneur, ne jamais déployer le prétensionneur dans le véhicule du client.
  • Veiller à respecter la procédure suivante lors du déploiement d'un prétensionneur de ceinture de sécurité.

CONSEIL:

Prévoir une batterie qui servira d'alimentation électrique pour le déploiement du prétensionneur de ceinture de sécurité.

(a) Vérifier le fonctionnement du SST.

Cliquer ici

SST: 09082-00700

(b) Se reporter aux Mesures de précaution.

Cliquer ici

(c) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(d) Déposer l'ensemble de sangle extérieure de ceinture de sécurité de siège arrière de type à 3 points.

Cliquer ici

(e) Enrouler la sangle de ceinture de sécurité avec l'enrouleur.

*a

Coupure

*b

100 mm (3,94 po)

(f) Lorsque la sangle de ceinture de sécurité est suffisamment enroulée, la couper à environ 100 mm (3,94 po) de l'enrouleur, comme indiqué sur le schéma.

CONSEIL:

La résistance de l'enrouleur augmente de façon proportionnelle avec la longueur d'enroulement de la sangle de ceinture de sécurité.

(g) Brancher le SST.

(1) Après avoir branché les SST suivants entre eux, les brancher sur le prétensionneur de ceinture de sécurité.

SST: 09082-00700

SST: 09082-00802

09082-10801

09082-20801

REMARQUE:

Pour éviter d'endommager le connecteur de SST ou le faisceau de câbles, ne pas verrouiller le verrouillage secondaire du connecteur de prétensionneur.

(2) Placer l'ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points sur le sol et le couvrir d'un ensemble de pneu et de roue inutilisé.

REMARQUE:

  • Placer l'ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points, comme indiqué sur le schéma.
  • L'ensemble de pneu et de roue risque d'être endommagé par le déploiement du prétensionneur de ceinture de sécurité par conséquent, veiller à utiliser un ensemble de pneu et de roue inutilisé.

(3) Placer le SST et le maintenir à au moins 10 m (32,8 pi) loin de l'ensemble de pneu et de roue.

REMARQUE:

Veiller à ne pas endommager le faisceau de câbles du SST.

(h) Déployer le prétensionneur de ceinture de sécurité.

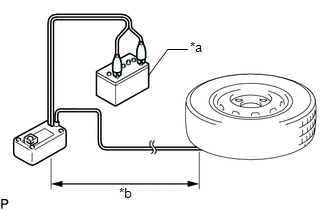

*a

Batterie

*b

10 m (32,8 pi) minimum

(1) S'assurer que personne ne se trouve dans un rayon de 10 m (32,8 pi) maximum de l'ensemble de pneu et de roue.

(2) Brancher la fiche rouge du SST sur la borne positive (+) de la batterie et la fiche noire sur la borne négative (-) de la batterie.

(3) Appuyer sur le contacteur d'activation de SST pour déployer le prétensionneur de ceinture de sécurité.

CONSEIL:

Le prétensionneur de ceinture de sécurité se déploie au moment où la LED du SST s'allume.

ATTENTION:

  • L'ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points produit un bruit d'explosion lorsque le prétensionneur se déploie. Exécuter alors cette opération à l'extérieur, dans un endroit où cela ne dérangera pas les riverains.
  • Si cette procédure est effectuée en intérieur ou sur une route en mauvais état où la sécurité ne peut pas être assurée, il existe des risques de blessures. En outre, si cette procédure est effectuée à proximité d'une zone résidentielle, les bruits de déploiement risquent alors de déranger les riverains.

(i) Mettre au rebut l'ensemble de sangle extérieure de ceinture de sécurité de siège arrière à 3 points.

(1) Retirer l'ensemble de pneu et de roue ainsi que le SST.

(2) Placer l'ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points dans un sac en plastique, refermer soigneusement le sac et le mettre au rebut conformément à la réglementation en vigueur.

ATTENTION:

  • L'ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points devient très chaud lorsque le prétensionneur est déployé. Attendre au moins 30 minutes pour le toucher après le déploiement.
  • Ne pas appliquer d'eau etc. sur un ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points avec un prétensionneur déployé.
  • Si de l'eau est appliquée à l'ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points immédiatement après le déploiement, la vapeur risque de causer des brûlures.
  • Toujours porter des gants et des lunettes de protection lors de la manipulation d'un ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points dont le prétensionneur s'est déployé.
  • Si un ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points dont le prétensionneur s'est déployé est touché sans porter des gants et des lunettes de protection, les parties chaudes peuvent provoquer des brûlures et des poussières risquent de pénétrer dans les yeux.
  • Après la dépose, placer rapidement et hermétiquement l'ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points dans un sac en plastique.
  • Ne jamais mettre au rebut un ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points dont le prétensionneur ne s'est pas déployé.
  • Si un ensemble de sangle extérieure de ceinture de sécurité arrière de type à 3 points dont le prétensionneur ne s'est pas déployé est mis au rebut, et qu'il se déploie accidentellement ensuite, des blessures inattendues risquent d'être causées.
  • Toujours se laver les mains à l'eau une fois l'opération terminée.
    Repose
