Toyota CH-R Revue Technique: Les fonctions de verrouillage et de déverrouillage à l'ouverture de la porte du passager avant ne fonctionnent pas

Toyota CH-R Revue Technique / Antivol / Ouverture Sans Cle / Systeme De Cle Intelligente (pour Fonction D'ouverture) / Les fonctions de verrouillage et de déverrouillage à l'ouverture de la porte du passager avant ne fonctionnent pas

DESCRIPTION

Si les fonctions de verrouillage et de déverrouillage à l'ouverture ne fonctionnent pas pour la porte côté passager avant uniquement, il se peut que le code de demande ne soit pas transmis par la porte du passager avant ou que l'ensemble de poignée extérieure de porte avant droite (capteur tactile) présente un dysfonctionnement. Si les fonctions d'ouverture fonctionnent correctement pour les autres portes, la communication entre le sous-ensemble d'émetteur de clé électronique et l'ensemble de clé électronique et de récepteur TPMS est normale. Dans ce cas, il peut y avoir un problème au niveau de la transmission du code de demande (communication entre l'ECU de certification (ensemble d'ECU de clé intelligente) et l'ensemble de poignée extérieure de porte avant droite (antenne de clé électronique)), ou il se peut qu'il y ait des interférences d'ondes.

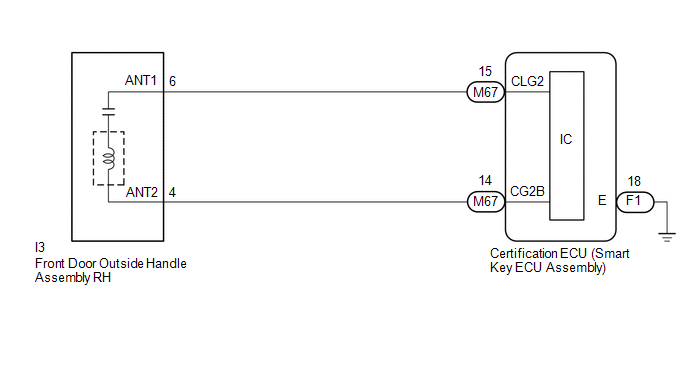

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

  • Le système de clé intelligente (pour fonction d'ouverture) utilise un système de communication LIN et un système de communication CAN. Vérifier la fonction de communication en suivant la procédure décrite à la section COMMENT UTILISER LA RECHERCHE DE PANNES. Rechercher les pannes dans le système de clé intelligente (pour fonction d'ouverture) après s'être assuré que les systèmes de communication fonctionnent correctement.

    Cliquer ici

  • Pendant l'utilisation du Techstream alors que le contacteur du moteur du véhicule est en position OFF, brancher le Techstream au DLC3 et mettre un contacteur d'éclairage d'accueil en position ON et OFF à intervalles de 1,5 seconde maximum jusqu'à ce que la communication entre le Techstream et le véhicule commence. Puis sélectionner le type de véhicule en mode manuel et entrer dans les menus suivants: Body Electrical / Smart Key. Lors de l'utilisation du Techstream, faire régulièrement permuter un contacteur d'éclairage d'accueil entre les positions ON et OFF à intervalles de 1,5 seconde maximum pour maintenir la communication entre le Techstream et le véhicule.
  • Vérifier qu'aucun sous-ensemble d'émetteur de clé électronique ne se trouve dans le véhicule.
  • Avant de remplacer l'ECU de certification (ensemble d'ECU de clé intelligente), se reporter aux mesures de précaution.

    Cliquer ici

  • Après une réparation, s'assurer qu'aucun DTC n'est émis.

PROCEDURE

1.

VERIFIER LE SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES

(a) Lorsque le contacteur de commande de porte situé sur l'ensemble de contacteur principal de réseau multiplex est actionné, vérifier si les portes se déverrouillent et se verrouillent suivant le fonctionnement du contacteur.

Cliquer ici

OK:

Les serrures de porte fonctionnent normalement.

INCORRECT

PASSER AU SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES

OK

2.

VERIFIER SI DES DTC SONT EMIS

(a) Vérifier les DTC.

Body Electrical > Smart Key > Trouble Codes

Résultat:

Résultat

Passer au point

Les DTC ne sont pas émis

A

Les DTC sont émis

B
B

PASSER AU TABLEAU DES CODES DE DIAGNOSTIC

A

3.

VERIFIER L'ENVIRONNEMENT EN TERMES D'ONDES

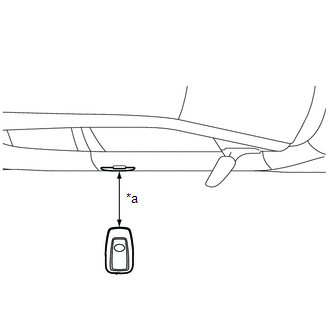

(a) Amener le sous-ensemble d'émetteur de clé électronique à environ 0,7 à 1 m (2,30 à 3,28 pi) de l'ensemble de poignée extérieure de porte avant droite et effectuer une vérification de la fonction d'ouverture.

Cliquer ici

CONSEIL:

  • La communication peut ne pas être possible si le sous-ensemble d'émetteur de clé électronique se trouve dans un rayon de 0,2 m (0,656 pi) autour de l'ensemble de poignée extérieure de porte avant droite.
  • Lorsque le sous-ensemble d'émetteur de clé électronique est amené près de l'ensemble de poignée extérieure de porte avant droite, le risque d'interférence d'ondes diminue et il est possible de déterminer si l'interférence d'ondes est à l'origine du symptôme du problème.
  • Si la vérification conclut que le problème se produit qu'à certains endroits ou moments de la journée, le risque d'interférence d'ondes peut être élevé. De plus, l'ajout de pièces constitutives au véhicule risque d'entraîner des interférences d'ondes. Si des pièces constitutives ont été ajoutées, les déposer et effectuer à nouveau une vérification de fonctionnement.
  • Il se peut qu'il y ait des interférences d'ondes si le véhicule se trouve à proximité d'antennes de radiodiffusion, de grands écrans vidéo, de systèmes d'ouverture à distance de porte de garage, de caméras de télésurveillance, de systèmes de sécurité domestiques, etc. Auxquels cas, déplacer le véhicule vers un autre endroit et vérifier s'il y a une amélioration.
  • Si un outil de recherche d'ondes radio, comme un indicateur d'intensité de signal, est disponible, se déplacer dans la zone tout en surveillant la bande LF (utilisée par l'antenne du véhicule pour former la zone de détection) et la bande RF (utilisée par le sous-ensemble d'émetteur de clé électronique pour la transmission) pour rechercher les endroits où se produisent les interférences d'ondes.
  • Lors de la vérification à plusieurs reprises du fonctionnement de la fonction de verrouillage à l'ouverture, elle peut être actionnée jusqu'à 2 fois de suite. Pour activer la fonction au moins 3 fois de suite, les portes doivent être déverrouillées une fois. Toutefois, ceci concerne uniquement la fonction de verrouillage à l'ouverture, les autres opérations de verrouillage de porte, telles qu'une opération de verrouillage de porte à distance, peuvent être réalisées à la suite.

*a

Environ 0,7 à 1 m (2,30 à 3,28 pi)

Résultat:

Résultat

Passer au point

La fonction d'ouverture ne fonctionne pas normalement

A

La fonction d'ouverture fonctionne normalement

B
B

AFFECTE PAR LES INTERFERENCES D'ONDES
A

4.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (P-DOOR TOUCH SENSOR)

(a) Mettre le contacteur du moteur en position OFF.

(b) Ouvrir et fermer la porte du passager avant.

(c) Avec le sous-ensemble d'émetteur de clé électronique à l'extérieur du véhicule, appuyer sur le contacteur de verrouillage du sous-ensemble d'émetteur de clé électronique pour verrouiller toutes les portes.

(d) Maintenir le sous-ensemble d'émetteur de clé électronique à la même hauteur que l'ensemble de poignée extérieure de porte, à environ 0,7 à 1 m (2,30 à 3,28 pi) de la porte du passager avant.

(e) S'assurer que la LED du sous-ensemble d'émetteur de clé électronique clignote.

(f) Relever la Data List en suivant les indications du Techstream.

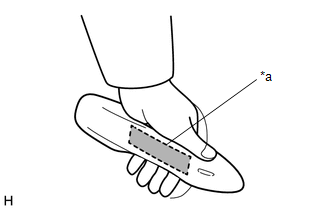

(g) Toucher le capteur de déverrouillage à l'arrière de l'ensemble de poignée extérieure de porte avant droite.

CONSEIL:

Lors de la nouvelle vérification du fonctionnement du capteur de déverrouillage, s'assurer de suivre la procédure à partir de l'étape (a).

Body Electrical > Smart Key > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

P-Door Touch Sensor

Capteur tactile de la porte du passager avant (capteur de déverrouillage)

ON ou OFF

ON: Capteur tactile de la porte du passager avant (capteur de déverrouillage) touché

OFF: Capteur tactile de la porte du passager avant (capteur de déverrouillage) non touché
  • Affiche si le capteur de déverrouillage est en position ON ou OFF (même si le capteur est touché et que le contact est maintenu, "ON" s'affiche provisoirement uniquement).
  • Utiliser cet élément de la Data List afin de déterminer s'il y a un dysfonctionnement du capteur de déverrouillage lorsque la fonction de déverrouillage à l'ouverture ne fonctionne pas.
Body Electrical > Smart Key > Data List

Affichage du tester

P-Door Touch Sensor

OK:

L'affichage du Techstream change conformément à l'actionnement de l'ensemble de poignée extérieure de porte avant droite.

*a

Capteur de déverrouillage (côté arrière)
INCORRECT

PASSER AU POINT 7

OK

5.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (P-DOOR TRIGGER SWITCH)

(a) Mettre le contacteur du moteur en position OFF.

(b) Ouvrir et fermer la porte du passager avant.

(c) Maintenir le sous-ensemble d'émetteur de clé électronique à la même hauteur que l'ensemble de poignée extérieure de porte, à environ 0,7 à 1 m (2,30 à 3,28 pi) de la porte du passager avant.

(d) Relever la Data List en suivant les indications du Techstream.

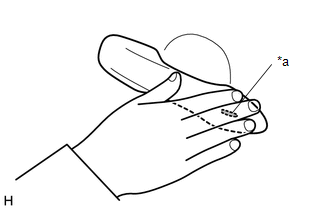

(e) Toucher le capteur de verrouillage de l'ensemble de poignée extérieure de porte avant droite.

CONSEIL:

  • Si la porte ne se verrouille pas, même en touchant le capteur de verrouillage, le toucher avec la paume.
  • Lors de la nouvelle vérification du fonctionnement du capteur de verrouillage, s'assurer de suivre la procédure à partir de l'étape (a).
Body Electrical > Smart Key > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

P-Door Trigger Switch

Capteur tactile de porte du passager avant (capteur de verrouillage)

ON ou OFF

ON: Capteur tactile de la porte du passager avant (capteur de verrouillage) touché

OFF: Capteur tactile de la porte du passager avant (capteur de verrouillage) non touché
  • Affiche si le capteur de verrouillage est en position ON ou en position OFF (même si le capteur est touché et que le contact est maintenu, "ON" s'affiche uniquement un instant).
  • Utiliser cet élément de la Data List afin de déterminer s'il y a un dysfonctionnement dans le capteur de verrouillage quand la fonction de verrouillage à l'ouverture ne fonctionne pas.
Body Electrical > Smart Key > Data List

Affichage du tester

P-Door Trigger Switch

CONSEIL:

Lors de la vérification à plusieurs reprises du fonctionnement de la fonction de verrouillage à l'ouverture, elle peut être actionnée jusqu'à 2 fois de suite. Pour activer la fonction au moins 3 fois de suite, les portes doivent être déverrouillées une fois. Toutefois, ceci concerne uniquement la fonction de verrouillage à l'ouverture, les autres opérations de verrouillage de porte, telles qu'une opération de verrouillage de porte à distance, peuvent être réalisées à la suite.

OK:

L'affichage du Techstream change conformément à l'actionnement de l'ensemble de poignée extérieure de porte avant droite.

*a

Capteur de verrouillage
INCORRECT

PASSER AU POINT 7

OK

6.

VERIFIER LE MODE DE DIAGNOSTIC DE CLE

(a) Vérifier l'antenne suivante dans le mode de diagnostic de clé.

Body Electrical > Smart Key > Utility

Affichage du tester

Communication Check(Key Diag Mode)

(b) Sélectionner le canal 1 ou 2 et vérifier le mode de diagnostic de clé pour chaque canal.

(1) Vérifier l'antenne de clé électronique (pour porte du passager avant):

Lorsque le sous-ensemble d'émetteur de clé électronique est amené dans un rayon de 0,7 à 1 m (2,30 à 3,28 pi) autour de l'ensemble de poignée extérieure de porte avant droite, vérifier si l'avertisseur sonore à distance retentit.

CONSEIL:

  • Sélectionner le canal 1 ou 2 et vérifier le mode de diagnostic de clé pour chaque canal.
  • Si le signal sonore retentit lorsque [CH1] s'affiche mais pas [CH2], le sous-ensemble d'émetteur de clé électronique ne peut pas être détecté par le canal 2 en raison d'un dysfonctionnement, tel qu'une interférence d'onde.

*a

0,7 à 1 m (2,30 à 3,28 pi)

Résultat:

Résultat

Passer au point

Le signal sonore de commande à distance ne retentit pas

A

L'avertisseur sonore de commande à distance retentit

B
B

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

A

7.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) - ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT DROITE)

(a) Débrancher le connecteur M67 de l'ECU de certification (ensemble d'ECU de clé intelligente).

(b) Débrancher le connecteur I3 d'ensemble de poignée extérieure de porte avant droite.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

M67-15 (CLG2) - I3-6 (ANT1)

En permanence

En dessous de 1 Ω

M67-14 (CG2B) - I3-4 (ANT2)

En permanence

En dessous de 1 Ω

M67-15 (CLG2) ou I3-6 (ANT1) - Masse de carrosserie

En permanence

10 kΩ minimum

M67-14 (CG2B) ou I3-4 (ANT2) - Masse de carrosserie

En permanence

10 kΩ minimum

(d) Rebrancher le connecteur M67 de l'ECU de certification (ensemble d'ECU de clé intelligente).

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
OK

8.

VERIFIER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) (SORTIE VERS L'ANTENNE DE CLE ELECTRONIQUE DU PASSAGER AVANT)

(a) Vérifier la forme d'onde à l'aide d'un oscilloscope.

OK:

Branchement du tester

Condition

Réglage de l'appareil

Condition spécifiée

I3-6 (ANT1) - I3-4 (ANT2)

Procédure:

  1. Contacteur du moteur en position OFF
  2. Toutes les portes sont fermées
  3. Sous-ensemble d'émetteur de clé électronique en dehors du véhicule
  4. Toutes les portes verrouillées à l'aide de la commande à distance

    (sous-ensemble d'émetteur de clé électronique placé à l'extérieur de la zone de détection*)

5 V/DIV., 100 ms/DIV.

Génération d'impulsions

(cf. forme d'onde 1)

*: Pour plus d'informations sur la zone de détection de la fonction d'ouverture, se reporter à la vérification du fonctionnement.

Cliquer ici

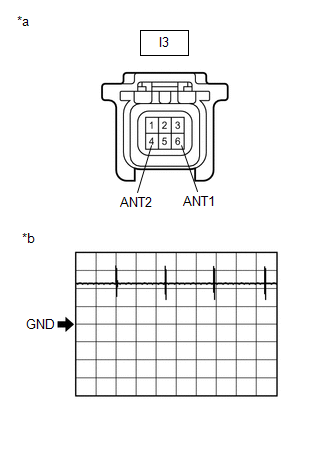

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de poignée extérieure de porte avant droite)

*b

Forme d'onde 1
INCORRECT

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

OK

9.

VERIFIER LE FONCTIONNEMENT DU VERROUILLAGE A L'OUVERTURE

(a) Brancher tous les connecteurs, puis s'assurer que la fonction est normale.

Cliquer ici

Résultat:

Résultat

Passer au point

La fonction d'ouverture ne fonctionne pas normalement

A

La fonction d'ouverture fonctionne normalement

B
B

FIN (LE CONNECTEUR N'ETAIT PAS CORRECTEMENT BRANCHE)
A

10.

REMPLACER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT DROITE

(a) Remplacer l'ensemble de poignée extérieure de porte avant droite par un élément neuf ou l'ensemble de poignée extérieure de porte avant gauche s'il fonctionne correctement.

Cliquer ici

SUIVANT

11.

VERIFIER LE FONCTIONNEMENT DU VERROUILLAGE A L'OUVERTURE

(a) Vérifier si la fonction est normale.

Cliquer ici

Résultat:

Résultat

Passer au point

La fonction d'ouverture fonctionne normalement

A

La fonction d'ouverture ne fonctionne pas normalement

B
A

FIN (L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT DROIT ETAIT DEFECTUEUX.)
B

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
