DESCRIPTION

S'il y a un court-circuit à GND au niveau de l'alimentation électrique pour l'amplificateur de clé à transpondeur du contacteur du moteur, l'ECU de certification (ensemble d'ECU de clé intelligente) enregistre ce DTC.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

Remarque

B278A

Court-circuit à GND dans le circuit de source d'alimentation électrique du système antidémarrage

Un court-circuit à GND dans l'alimentation électrique de l'amplificateur de clé à transpondeur du contacteur du moteur (VC5 - VC5) est détecté. (logique de détection à 1 cycle*1)

  • Contacteur du moteur
  • ECU de certification (ensemble d'ECU de clé intelligente)
  • Faisceau de câbles ou connecteur

Opération de confirmation d'émission des DTC:

  • Avec le levier de changement de vitesse en position P et le sous-ensemble d'émetteur de clé électronique maintenu près du contacteur du moteur, une opération de démarrage du moteur s'effectue en enfonçant et en maintenant le contacteur du moteur lorsque la pile de l'émetteur est déchargée.
  • *1: Uniquement émis lorsque un dysfonctionnement est détecté.
Condition du véhicule et fonctionnement de sécurité lorsqu'un dysfonctionnement est détecté

Condition de fonctionnement du véhicule lorsqu'un dysfonctionnement est détecté

Fonctionnement de sécurité en cas de détection d'un dysfonctionnement

Il est impossible de démarrer le moteur lorsque la pile de la clé est déchargée en maintenant l'émetteur à côté du contacteur du moteur et en enfonçant le contacteur du moteur avec le levier de changement de vitesse en position P

-

Data List associée et Active Test

N° de DTC

Data List et Active Test

B278A

-

SCHEMA DE CABLAGE

Se reporter au DTC B2784.

Cliquer ici

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

  • Pendant l'utilisation du Techstream alors que le contacteur du moteur du véhicule est en position OFF, brancher le Techstream au DLC3 et mettre un contacteur d'éclairage d'accueil en position ON et OFF à intervalles de 1,5 seconde maximum jusqu'à ce que la communication entre le Techstream et le véhicule commence. Puis sélectionner le type de véhicule en mode manuel et entrer dans les menus suivants: Body Electrical / Smart Key. Lors de l'utilisation du Techstream, faire régulièrement permuter un contacteur d'éclairage d'accueil entre les positions ON et OFF à intervalles de 1,5 seconde maximum pour maintenir la communication entre le Techstream et le véhicule.
  • Avant de remplacer l'ECU de certification (ensemble d'ECU de clé intelligente), se reporter au chapitre Enregistrement.

    Cliquer ici

  • Après avoir effectué les réparations, s'assurer qu'aucun DTC n'est émis en effectuant la procédure "Opération de confirmation d'émission de DTC".

PROCEDURE

1.

VERIFIER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

(a) Vérifier la forme d'onde à l'aide d'un oscilloscope.

*a

Pièce constitutive avec faisceau de câbles branché

(contacteur du moteur)

-

-

CONSEIL:

Exécuter cette vérification sur le côté de contacteur du moteur.

Condition de mesure:

Branchement du tester

Condition

Réglage de l'appareil

Condition spécifiée

F59-10 (VC5) - F59-6 (AGND)

Contacteur du moteur en position OFF, le sous-ensemble d'émetteur de clé électronique n'est pas dans l'habitacle, dans les 30 secondes qui suivent l'enfoncement du contacteur du moteur

2 V/DIV., 200 ms/DIV.

Génération d'impulsions

OK:

La forme d'onde est identique à celle indiquée sur le schéma.

OK

REMPLACER LE CONTACTEUR DU MOTEUR

INCORRECT

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) - CONTACTEUR DU MOTEUR)

(a) Débrancher le connecteur F1 de l'ECU de certification (ensemble d'ECU de clé intelligente).

(b) Débrancher le connecteur F59 du contacteur du moteur.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F1-7 (VC5) - F59-10 (VC5)

En permanence

En dessous de 1 Ω

F1-11 (AGND) - F59-6 (AGND)

En permanence

En dessous de 1 Ω

F1-7 (VC5) ou F59-10 (VC5) - Masse de carrosserie

En permanence

10 kΩ minimum

F1-11 (AGND) ou F59-6 (AGND) - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

3.

VERIFIER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

(a) Rebrancher le connecteur F1 de l'ECU de certification (ensemble d'ECU de clé intelligente).

(b) Rebrancher le connecteur F59 du contacteur du moteur.

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

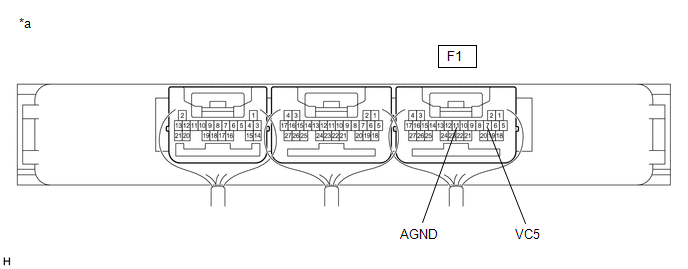

*a

Pièce constitutive avec faisceau de câbles branché

(ECU de certification (ensemble d'ECU de clé intelligente))

-

-

Tension standard:

Branchement du tester

Condition

Condition spécifiée

F1-7 (VC5) - F1-11 (AGND)

Contacteur du moteur en position OFF, pédale de frein relâchée, 30 secondes minimum après avoir ouvert, puis fermé la porte du conducteur

En dessous de 1 V

OK

REMPLACER LE CONTACTEUR DU MOTEUR

INCORRECT

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
