Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|
*1 |
ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
*2 |
BOITIER D'INTEGRATION D'ECU DROIT |
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Avant de remplacer l'ECU de certification (ensemble d'ECU de clé intelligente), se reporter au chapitre Enregistrement.
Cliquer ici
PROCEDURE
1. REPOSER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
(a) Engager les griffes pour reposer l'ECU de certification (ensemble d'ECU de clé intelligente) comme indiqué sur le schéma.
|
Poser dans ce sens |
2. REPOSER LE BOITIER D'INTEGRATION DROIT D'ECU
(a) Reposer le boîtier d'intégration droit d'ECU à l'aide des 2 écrous et du boulon.
|
(b) Placer l'attache du faisceau de câbles. |
|
(c) Brancher les 4 connecteurs.
3. REPOSER LE PANNEAU DE FINITION INFERIEUR N° 2 DE TABLEAU DE BORD
Cliquer ici
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose de l'ECU de certification (ensemble d'ECU de clé intelligente), sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce de remplacement ou procédure |
Procédures nécessaires |
Effets / Ne fonctionne pas une fois effectué(e) |
Lien |
|---|---|---|---|
|
ECU de certification (ensemble d'ECU de clé intelligente) |
Effectuer l'enregistrement de code (système antidémarrage) |
|
avec système de clé intelligente: |
PROCEDURE
1. DEPOSER LE PANNEAU DE FINITION INFERIEUR DU TABLEAU DE BORD N° 2
Cliquer ici
2. DEPOSER LE BOITIER D'INTEGRATION DROIT D'ECU
|

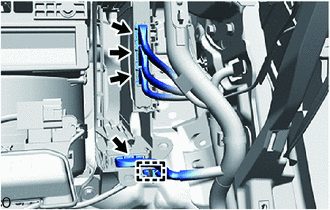

(a) Débrancher les 4 connecteurs. |
|
(b) A l'aide d'un extracteur d'agrafes, libérer l'attache de faisceau de câbles.
|
(c) Déposer le boulon, les 2 écrous et le boîtier d'intégration d'ECU droit. |
|
3. DEPOSER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer l'ECU de certification (ensemble d'ECU de clé intelligente) comme indiqué sur le schéma.
|
*a |
Ruban adhésif de protection |
|
Déposer dans ce sens |
