Toyota CH-R Notice d'utilisation: Aide au stationnement Toyota à capteurs

La distance entre votre véhicule et les obstacles proches lorsque vous stationnez en créneau ou manoeuvrez dans un garage est mesurée par les capteurs et communiquée via l'écran multifonctionnel et un signal sonore. Regardez toujours autour du véhicule lorsque vous utilisez ce système.

Types de capteur

Toyota CH-R. Utilisation des systèmes d'aide à la conduite

  1. Capteurs d'angle avant
  2. Capteurs centraux avant
  3. Capteurs d'angle arrière
  4. Capteurs centraux arrière
  5. Capteurs latéraux avant
  6. Capteurs latéraux arrière

Activation/désactivation du système d'aide au stationnement Toyota à capteurs

Vous pouvez utiliser l'écran multifonctionnel pour activer/désactiver ce système.

1. Appuyez sur Toyota CH-R. Utilisation des systèmes d'aide à la conduite ou Toyota CH-R. Utilisation des systèmes d'aide à la conduite du sélecteur d'instrumentation, sélectionnez Toyota CH-R. Utilisation des systèmes d'aide à la conduite.

2. Appuyez sur Toyota CH-R. Utilisation des systèmes d'aide à la conduite ou Toyota CH-R. Utilisation des systèmes d'aide à la conduite du sélecteur d'instrumentation, sélectionnez Toyota CH-R. Utilisation des systèmes d'aide à la conduite.

3. Appuyez sur Toyota CH-R. Utilisation des systèmes d'aide à la conduitedu sélecteur d'instrumentation pour activer/ désactiver le système.

Lorsque l'aide au stationnement Toyota à capteurs est active, son témoin s'allume.

Toyota CH-R. Utilisation des systèmes d'aide à la conduite

Dès lors que vous la désactivez, l'aide au stationnement Toyota à capteurs reste sur ARRÊT jusqu'à ce que vous la remettiez à nouveau sur MARCHE via l'écranToyota CH-R. Utilisation des systèmes d'aide à la conduite de l'écran multifonctionnel. (Le système ne se rétablit pas automatiquement sur MARCHE lorsque vous redémarrez le moteur.)

Affichage

Lorsque les capteurs détectent un obstacle, une aide graphique s'affiche à l'écran multifonctionnel, qui varie en fonction de la position et de la distance par rapport à l'obstacle.

  1. Capteur central avant actif
  2. Capteur d'angle avant actif
  3. Capteur latéral avant actif
  4. Capteur latéral arrière actif
  5. Capteur d'angle arrière actif
  6. Capteur central arrière actif

Toyota CH-R. Utilisation des systèmes d'aide à la conduite

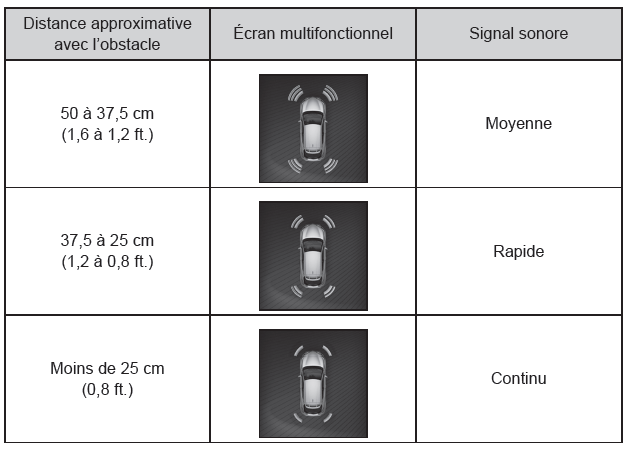

Affichage de distance et signal sonore

Lorsqu'un capteur détecte un obstacle, l'afficheur indique la direction et la distance approximative de celui-ci, et le signal sonore retentit.

Il est possible de configurer le volume et la rythmique du signal sonore.

■ Capteurs d'angle

Toyota CH-R. Utilisation des systèmes d'aide à la conduite

■ Capteurs latéraux

Toyota CH-R. Utilisation des systèmes d'aide à la conduite

■ Capteurs centraux

Toyota CH-R. Utilisation des systèmes d'aide à la conduite

*1: Le système S-IPA n'est pas en action.
*2: Le système S-IPA est en action.

Portée de détection des capteurs

  1. Environ 100 cm (3,3 ft)
  2. Environ 150 cm (4,9 ft.)
  3. Environ 50 cm (1,6 ft)
  4. Environ 50 cm (1,6 ft)
    • Le rayon de détection est illustré cicontre à droite. Toutefois, le capteur ne détecte pas l'obstacle si celui-ci est trop près.
    • Pour tout complément d'information sur la détection des obstacles sur les côtés.
    • La distance à laquelle un obstacle peut être détecté et s'il peut l'être ou non dépendent de sa forme et de son état.

Toyota CH-R. Utilisation des systèmes d'aide à la conduite

Le rayon de détection des obstacles est configurable.

■ Conditions de fonctionnement du système d'aide au stationnement Toyota

Véhicules dépourvus de système d'accès et de démarrage "mains libres": Le contacteur de démarrage antivol est sur "ON".

Véhicules équipés d'un système d'accès et de démarrage "mains libres": Le contacteur de démarrage est en mode DÉMARRAGE.

  • Capteurs d'angle avant/capteurs centraux avant:
    • Véhicules équipés d'une transmission Multidrive: Le sélecteur de vitesses n'est pas sur P.
    • Le véhicule roule à moins de 10 km/h (6 mph) environ
  • Capteurs latéraux avant/capteurs latéraux arrière:
    • Véhicules équipés d'une transmission Multidrive: Le sélecteur de vitesses n'est pas sur P.
    • Le véhicule roule à moins de 10 km/h (6 mph) environ
    • Vous tournez le volant de direction de plus de 90º environ
  • Capteurs d'angle arrière/capteurs centraux arrière: Le sélecteur de vitesses est sur R.

■ Informations utiles sur la détection par les capteurs

  • Les zones de détection des capteurs se limitent à ce qui se trouve autour des parechocs du véhicule.
  • Selon la forme de obstacle et d'autres facteurs, il peut arriver que la distance de détection soit plus courte, ou que la détection soit impossible.
  • Il peut arriver que les obstacles ne soient pas détectés s'ils sont trop proches du capteur.
  • Il va y avoir un court délai entre la détection d'un obstacle et son affichage. Même lorsque vous roulez à vitesse réduite, si vous approchez trop près d'un obstacle avant que le système intervienne en déclenchant l'affichage et le signal sonore, il peut arriver que ces derniers ne s'activent pas du tout.
  • Il peut arriver que les poteaux de petit diamètre ou les objets plus bas que le capteur ne soient pas détectés lorsque le véhicule s'en approche, même s'ils ont déjà été détectés une fois.
  • Il peut arriver qu'il soit difficile d'entendre les bips en raison du volume du système audio ou du bruit causé par la circulation d'air du système de climatisation.

■ Fonction d'alerte d'obstacle sur les côtés

Lorsqu'un obstacle situé sur les côtés du véhicule se trouve dans les limites de sa trajectoire lorsqu'il avance ou recule, cette fonction en informe le conducteur au moyen de l'affichage et du signal sonore.

  1. Obstacle non notifié (hors de la trajectoire du véhicule)
  2. Trajectoire calculée du véhicule
  3. Obstacle notifié (sur la trajectoire du véhicule)

Toyota CH-R. Utilisation des systèmes d'aide à la conduite

  • Seuls les obstacles de côté situés sur la trajectoire du véhicule font l'objet d'une notification au conducteur (affichage et signal sonore).
  • Alors que l'affichage est actif lorsque le véhicule est à l'arrêt ou en mouvement, le signal sonore se déclenche uniquement pendant les mouvements.

■ Détection des obstacles sur les côtés

  • Il peut arriver que les obstacles ne soient pas détectés sur les côtés tant que l'analyse n'est pas terminée. Après que vous ayez mis le contacteur de démarrage sur "ON" (véhicules dépourvus de système d'accès et de démarrage "mains libres") ou en mode DÉMARRAGE (véhicules équipés d'un système d'accès et de démarrage "mains libres"), il faut que le véhicule roule pendant quelques instants pour que l'analyse se termine. L'affichage fonctionnel est grisé tant que les analyses ne sont pas terminées.
  • Lorsqu'un obstacle tel qu'un autre véhicule, un piéton ou un animal est détecté par les capteurs latéraux, celui-ci peut continuer à être détecté même s'il est sorti de la zone de détection du capteur latéral.

■ Si le message "Nettoyer le capteur d'aide au stationnement." est affiché à l'écran multifonctionnel Il est possible qu'un capteur soit sale ou recouvert de neige ou de givre. Dans ce cas, nettoyez le capteur et le système doit retrouver son fonctionnement normal.

Si le capteur est pris par la glace par temps très froid, il peut arriver qu'un message d'alerte soit affiché ou qu'un obstacle ne soit pas détecté. Lorsque le capteur dégèle, le système doit retrouver son fonctionnement normal.

■ Si le message "Dysfonctionnement de l'aide au stationnement" est affiché à l'écran multifonctionnel Il est possible que le système soit inopérant du fait d'un capteur défaillant.

Faites inspecter le véhicule par un concessionnaire Toyota, un réparateur agréé Toyota, ou n'importe quel réparateur fiable.

■ Personnalisation Il est possible de modifier le volume du signal sonore.

AVERTISSEMENT

■ Lorsque vous utilisez l'aide au stationnement Toyota à capteurs Respectez les précautions suivantes pour éviter un accident imprévisible.

  • Ne pas dépasser la limite de vitesse de 10 km/h (6 mph).
  • Les zones de détection des capteurs et leur temps de réaction sont limités.

    Lorsque vous manoeuvrez en marche avant ou arrière, assurez-vous de la sécurité aux abords du véhicule (surtout sur les côtés) et roulez lentement, en vous servant du frein pour contrôler la vitesse du véhicule.

  • Ne pas installer d'accessoires à l'intérieur du rayon de détection des capteurs



AVERTISSEMENT

■ Capteurs Certaines conditions du véhicule et l'environnement risquent d'affecter la capacité des capteurs à détecter correctement les obstacles. Ci-dessous la liste d'exemples particuliers pour lesquels cela risque de se produire.

  • Le capteur est sale, recouvert de neige ou de glace. (Il suffit de nettoyer les capteurs pour résoudre le problème.)
  • Le capteur est gelé. (Il suffit d'en dégeler la zone pour résoudre le problème.) Particulièrement par temps froid, si un capteur est gelé, il peut arriver que l'écran n'affiche pas normalement, ou que les obstacles ne soient pas détectés.
  • Le capteur est recouvert d'une manière ou d'une autre.
  • En cas d'ensoleillement intense ou par temps très froid
  • Sur route défoncée, gravillonnée, en pente, ou dans l'herbe
  • L'environnement immédiat du véhicule est bruyant en raison d'avertisseurs de véhicule, de moteurs de motos, de bruits de systèmes de freinage à air comprimé de camions ou d'autres bruits forts qui engendrent des ultrasons.
  • Le capteur est éclaboussé d'eau ou trempé par une forte pluie.
  • Le capteur est trempé d'eau sur une route inondée.
  • Le véhicule penche considérablement d'un côté.
  • Le véhicule est équipé d'une antenne d'aile ou d'une antenne radio.
  • Le véhicule approche d'une bordure de trottoir haute ou incurvée.
  • Le rayon de détection est réduit par la présence d'un objet, tel un panneau de signalisation.
  • La zone située directement sous les pare-chocs est exclue du rayon de détection.
  • Si des obstacles se dressent trop près du capteur.
  • Le pare-chocs ou le capteur subit un choc violent.
  • Le véhicule a été équipé d'un système de suspension qui n'est pas d'origine Toyota (suspension rabaissée, etc.).
  • Un autre véhicule équipé de capteurs d'aide au stationnement est à proximité.
  • Les anneaux de remorquage sont montés.
  • Le véhicule a été équipé d'une plaque d'immatriculation rétroéclairée, d'un support de plaque d'immatriculation, etc.

En plus des exemples précédemment énumérés, selon la forme et l'état des obstacles, il peut arriver que la détection ne soit pas possible, ou que le rayon de détection soit plus court.



AVERTISSEMENT

■ Capteurs latéraux Dans les situations suivantes, il peut arriver que le sonar de gabarit ne fonctionne pas normalement, ce qui peut entraîner un accident imprévisible. Conduisez prudemment.

  • Il peut arriver que les obstacles ne soient pas détectés sur les côtés tant que le véhicule n'a pas roulé quelques instants et que l'analyse des zones latérales n'est pas terminée.
  • Même après que l'analyse des zones latérales soit terminée, les obstacles tels que les autres véhicules, les piétons ou les animaux approchant par les côtés ne peuvent pas être détectés.
  • Même après que l'analyse des zones latérales soit terminée, il peut arriver que des obstacles ne soient pas détectés du fait de la situation aux abords du véhicule.

    Dans ce cas, l'affichage graphique des capteurs latéraux disparaît temporairement.

■ Obstacles susceptibles de ne pas être correctement détectés

  • Le forme d'un obstacle peut empêcher les capteurs de le détecter. Faites particulièrement attention aux obstacles suivants:
    • Câbles, clôtures, cordes, etc.
    • Coton, neige ou autres matériaux absorbant les ondes sonores
    • Objets comportant des angles saillants
    • Obstacles à faible hauteur
    • Obstacles de grande hauteur dont la partie supérieure surplombe le véhicule
    • Les personnes peuvent ne pas être détectées si elles portent certains types de vêtements.
    • Obstacles mobiles, tels que piétons ou animaux



NOTE

■ Lorsque vous utilisez l'aide au stationnement Toyota à capteurs Dans les situations suivantes, il peut arriver que le système ne fonctionne pas correctement, suite à la défaillance d'un capteur, etc. Faites contrôler le véhicule par un concessionnaire Toyota, un réparateur agréé Toyota, ou n'importe quel réparateur fiable.

  • L'affichage de l'aide au stationnement Toyota à capteurs clignote, et un bip se déclenche quand aucun obstacle n'est détecté.
  • Si la partie autour d'un capteur entre en collision avec quelque chose, ou subit un choc violent.
  • Si le pare-chocs entre en collision avec quelque chose.
  • Si l'affichage est présent en permanence sans un bip.
  • Si une erreur d'affichage survient, commencez d'abord par vérifier le capteur.

    Si l'erreur survient en l'absence de glace, de neige ou de boue sur le capteur, il est très probable que le capteur soit défaillant.

■ Remarques pour le lavage du véhicule Ne dirigez pas de fort jet d'eau ou de vapeur sur les capteurs.

À défaut, les capteurs risquent de mal fonctionner.

    Fonction RCTA
    La RCTA est active quand votre véhicule est en marche arrière. Le système est capable de détecter les autres véhicules approchant par la droite ou la gauche à l'arrière du vôtre. Il utilise de ...

    S-IPA (Système intelligent d'aide au stationnement simplifié)
    ...
