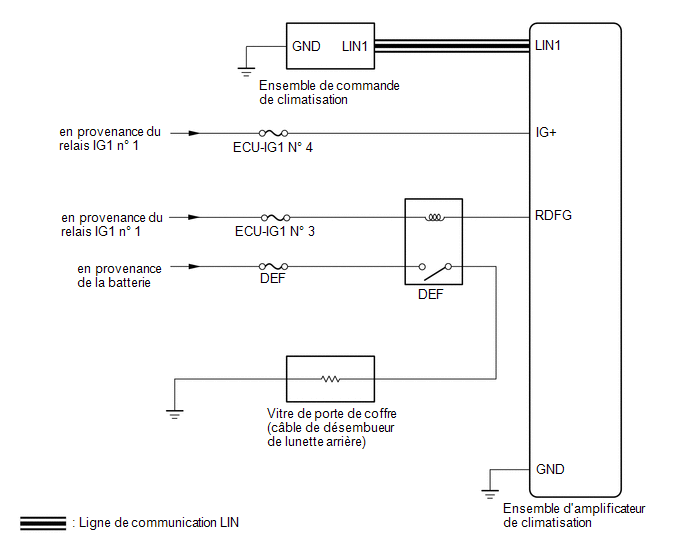

SCHEMA DU SYSTEME
Tableau de communication
|
Emetteur |
Récepteur |
Signal |
Méthode de communication |
|---|---|---|---|
|
Ensemble de commande de climatisation |
Ensemble d'amplificateur de climatisation |
Signal du contacteur de désembueur de lunette arrière |
LIN |
