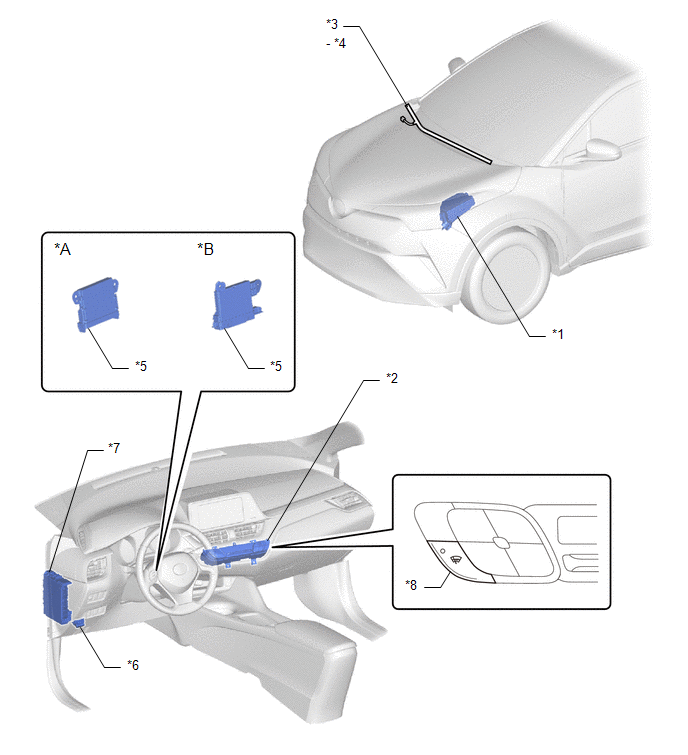

EMPLACEMENT DES PIECES CONSTITUTIVES

SCHEMA

*A

fabrication TMMT

*B

fabrication TMC

*1

BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1

- FUSIBLE DEICER

*2

ENSEMBLE DE COMMANDE DE CLIMATISATION

*3

VITRE DE PARE-BRISE

*4

DEGIVREUR DE PARE-BRISE

*5

ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

*6

DLC3

*7

BLOC DE JONCTION DE TABLEAU DE BORD

- RELAIS DE DEGIVREUR

- FUSIBLE ECU-IG1 N° 4

- FUSIBLE ECU-B N° 2

*8

CONTACTEUR DE DEGIVREUR DE PARE-BRISE
