DESCRIPTION
Si les fonctions de fermeture et d'abaissement manuelles fonctionnent normalement mais que les fonctions de fermeture et d'abaissement automatiques ne fonctionnent pas, il se peut que le système de commande de vitre électrique soit en mode de sécurité.
Si l'initialisation de la vitre électrique n'a pas été effectuée, les fonctions d'ouverture et de fermeture automatiques ne fonctionneront pas.
Cliquer ici

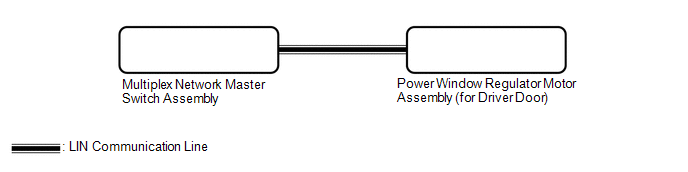

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
Cliquer ici
Cliquer ici
CONSEIL:
Si le capteur d'impulsion intégré à l'ensemble de moteur de lève-vitre électrique (pour porte du conducteur) présente un dysfonctionnement, le système de commande de vitre électrique passe en mode de sécurité. Les fonctions de fermeture et d'ouverture à distance et automatique ne peuvent être activées en mode de sécurité. Toutefois, il est possible de fermer la vitre électrique en maintenant l'ensemble de contacteur principal de réseau multiplex en position de fermeture automatique et de l'ouvrir manuellement en enfonçant l'ensemble de contacteur principal de réseau multiplex.
Cliquer ici
PROCEDURE
1. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (MASTER SWITCH) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Master switch / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Master Switch > Data List
Affichage du tester |
Objet de la mesure |
Plage |
Condition normale |
Note de diagnostic |
---|---|---|---|---|
D Door P/W Auto SW |
Signal de contacteur automatique de vitre électrique de porte du conducteur |
OFF ou ON |
OFF: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte du conducteur non actionné ON: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte du conducteur actionné. |
- |
Affichage du tester |
---|
D Door P/W Auto SW |
OK:
Sur l'écran du Techstream, ON ou OFF s'affiche en conséquence.
INCORRECT | ![]() |
REMPLACER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX |
|
2. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (D-DOOR MOTOR) |
(a) Sélectionner les menus suivants: Body Electrical / D-Door Motor / Data List.
(b) Relever la Data List en suivant les indications du Techstream.
Body Electrical > D-Door Motor > Data List
Affichage du tester |
Objet de la mesure |
Plage |
Condition normale |
Note de diagnostic |
---|---|---|---|---|
D Door P/W Auto SW |
Signal de contacteur automatique de vitre électrique de porte du conducteur |
OFF ou ON |
OFF: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte du conducteur non actionné ON: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte du conducteur actionné. |
- |
Affichage du tester |
---|
D Door P/W Auto SW |
OK:
Sur l'écran du Techstream, ON ou OFF s'affiche en conséquence.
INCORRECT | ![]() |
PASSER AU POINT 5 |
|
3. |
PROCEDER A L'INITIALISATION (POUR PORTE DU CONDUCTEUR) |
(a) Initialiser l'ensemble de moteur de lève-vitre électrique (pour porte du conducteur).
Cliquer ici
|
4. |
VERIFIER LE SYSTEME DE COMMANDE DE VITRE ELECTRIQUE (FONCTION D'OUVERTURE/FERMETURE AUTOMATIQUE) |
(a) S'assurer que la vitre électrique de porte du conducteur se déplace lorsque les fonctions de fermeture et d'abaissement automatiques de l'ensemble de contacteur principal de réseau multiplex sont actionnées.
Cliquer ici
OK:
Les fonctions de fermeture et d'ouverture automatique de la porte du conducteur sont normales.
OK | ![]() |
FIN (PROBLEME DU A L'ECHEC DE L'INITIALISATION) |
INCORRECT | ![]() |
REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE DU CONDUCTEUR) |
5. |
REMPLACER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX |
(a) Remplacer l'ensemble de contacteur principal de réseau multiplex.
Cliquer ici
|
6. |
VERIFIER LE SYSTEME DE COMMANDE DE VITRE ELECTRIQUE (FONCTION D'OUVERTURE/FERMETURE AUTOMATIQUE) |
(a) S'assurer que la vitre électrique de porte du conducteur se déplace lorsque les fonctions de fermeture et d'abaissement automatiques de l'ensemble de contacteur principal de réseau multiplex sont actionnées.
Cliquer ici
OK:
Les fonctions de fermeture et d'ouverture automatique de la porte du conducteur sont normales.
OK | ![]() |
FIN (L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX EST DEFECTUEUX) |
INCORRECT | ![]() |
REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE DU CONDUCTEUR) |
