Pieces Constitutives
PIECES CONSTITUTIVES

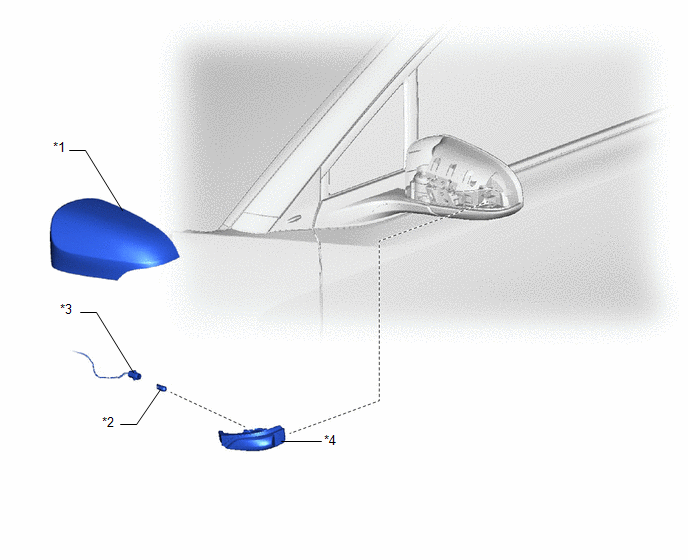

SCHEMA
*1 |
CACHE DE RETROVISEUR EXTERIEUR |
*2 |
AMPOULE DE CLIGNOTANT LATERAL |
*3 |
DOUILLE DE CLIGNOTANT LATERAL |
*4 |
ENSEMBLE DE CLIGNOTANT LATERAL |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR
Cliquer ici
2. DEPOSER L'AMPOULE DE CLIGNOTANT LATERAL
(a) Libérer les griffes pour détacher l'ensemble de clignotant latéral comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
(b) Faire tourner la douille de clignotant latéral avec l'ampoule comme indiqué sur le schéma pour débrancher l'ensemble.
![]() |
Déposer dans ce sens |
(c) Déposer l'ampoule de clignotant latéral de la douille de clignotant latéral et du câble comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER L'AMPOULE DE CLIGNOTANT LATERAL

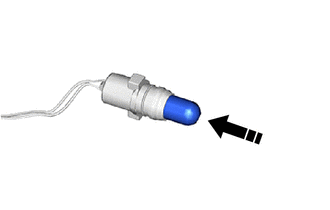

(a) Reposer l'ampoule de clignotant latéral dans la douille de clignotant latéral comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(b) Faire tourner la douille de clignotant latéral avec l'ampoule comme indiqué sur le schéma pour rebrancher l'ensemble.
![]() |
Poser dans ce sens |
(c) Engager les griffes pour reposer l'ensemble de clignotant latéral comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
2. REPOSER LE CACHE DE RETROVISEUR EXTERIEUR
Cliquer ici
