Toyota CH-R Revue Technique: Historique Du Fonctionnement Du Dcm
HISTORIQUE DU FONCTIONNEMENT DU DCM
HISTORIQUE DU FONCTIONNEMENT DU DCM
Cette fonction indique l'état du réseau télématique lorsque le DCM (émetteur-récepteur télématique) a été activé. Utiliser cette fonction lorsqu'aucun DTC n'est présent mais que ce système télématique n'a pas pu se connecter au centre d'appel. Ce symptôme peut se produire si la puissance du signal de téléphone mobile est très faible.
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner "Telematics" sur l'écran System Selection Menu, puis cliquer sur "Utility".
(e) Cliquer sur "DCM Operation History" sur l'écran Utility Selection Menu.
Body Electrical > Telematics > Utility|
Affichage du tester |
|---|
|
DCM Operation History |
(f) Suivre les instructions sur le Techstream.
|

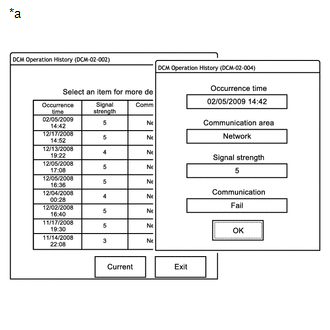

*a |
Exemple |
CONSEIL:
- "Occurrence Time" indique la date du fonctionnement du DCM (émetteur-récepteur télématique).
- "Communication area" indique le réseau de communication utilisé: Réseau (Verizon) ou Roaming.
- "Signal strength" indique la puissance du signal mobile reçu par le véhicule: 0 (aucun signal) à 5 (signal puissant).
- "Communication" indique la connexion au centre d'appel: Réussite ou
échec*2.
Résultat
Description
Succès
Un appel réussi à l'aide du contacteur (SOS) manuel ou le système de navigation (si l'assistant de destination est disponible)
Echec*1
Appel échoué.
REMARQUE:
*1: Un échec peut également être provoqué par l'arrêt manuel d'un appel d'urgence et n'indique pas nécessairement le dysfonctionnement d'un dispositif.
CONSEIL:
*2: Lorsque la communication vers le centre d'appels échoue, le message "Echec" s'affiche.
