PROCEDURE
|
1. |
VERIFIER L'ENSEMBLE DE RECEPTEUR DE RADIO |
(a) Vérifier la fonction de recherche automatique des stations radio.
(1) Vérifier la fonction de recherche automatique des stations radio en l'activant.
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
La fonction de recherche automatique des stations ne s'arrête pas |
A |
|
La fonction de recherche automatique des stations s'arrête sur une station |
B |
| B | |
REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO |
|
|
2. |
VERIFIER LES ACCESSOIRES |
(a) Vérifier si des pièces constitutives en option susceptibles de perturber la réception, tels qu'un rideau pare-soleil, ont été posées.
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
Certains accessoires sont installés |
A |
|
Certains accessoires ne sont pas installés |
B |
REMARQUE:
Ne pas déposer les accessoires sans autorisation écrite du client.
| A | |
DEPOSER LES ACCESSOIRES ET VERIFIER A NOUVEAU (CF. REMARQUE CI-DESSUS) |
|
|
3. |
VERIFIER L'ENSEMBLE DE RECEPTEUR DE RADIO |
|

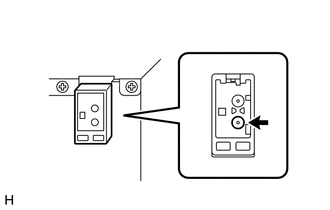

(a) Préparation à la vérification (1) Débrancher le connecteur d'antenne de l'ensemble de récepteur de radio. |
|
(b) Vérifier s'il y a des parasites
(1) Mettre le contacteur d'allumage en position ACC en laissant les connecteurs de l'ensemble d'autoradio branchés.
(2) Mettre l'ensemble d'autoradio en position ON et passer en mode AM.
(3) Placer un tournevis, un fil fin ou autre objet métallique sur la prise d'antenne de l'ensemble de récepteur de radio et s'assurer que les haut-parleurs émettent du bruit.
OK:
Présence de parasites.
| INCORRECT | |
REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO |
|
|
4. |
VERIFIER L'ENSEMBLE DE RECEPTEUR DE RADIO |

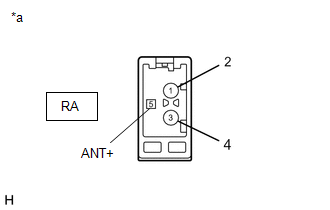

(a) Débrancher le connecteur RA d'ensemble de récepteur de radio.
|
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
| INCORRECT | |
REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO |
|
|
5. |
REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE |
(a) Remplacer le sous-ensemble de câble d'antenne et vérifier si les émissions radio sont captées normalement.
Cliquer ici
OK:
Les émissions radio sont correctement captées.
| OK | |
FIN |
|
|
6. |
REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2 |
(a) Remplacer le sous-ensemble de câble d'antenne n° 2 et vérifier si les émissions radio sont captées normalement.
Cliquer ici
OK:
Les émissions radio sont correctement captées.
| OK | |
FIN |
|
|
7. |
REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3 |
(a) Remplacer le sous-ensemble d'antenne d'amplificateur n° 3 par un élément neuf ou en bon état et vérifier si les émissions radio sont captées normalement.
Cliquer ici
OK:
Les émissions radio sont correctement captées.
| OK | |
FIN |
|
|
8. |
REMPLACER L'ENSEMBLE D'ANTENNE DE TOIT |
(a) Remplacer l'ensemble d'antenne de toit et vérifier si les émissions radio sont captées normalement.
Cliquer ici
OK:
Les émissions radio sont correctement captées.
| OK | |
FIN |
| INCORRECT | |
REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO |
