Toyota CH-R Revue Technique: L'éclairage des touches du panneau ne fonctionne pas lorsque le contacteur TAIL est en position ON

Toyota CH-R Revue Technique / Audio / Video / Systeme Audio Et Video (pour Type à Radio Et Affichage) / L'éclairage des touches du panneau ne fonctionne pas lorsque le contacteur TAIL est en position ON

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

  • Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, procéder à l'initialisation, l'enregistrement ou le calibrage peut être nécessaire. Se reporter aux mesures de précaution pour le système audio et vidéo.

    Cliquer ici

  • En cas de remplacement de l'ensemble de récepteur de radio et d'affichage, toujours le remplacer par un élément neuf. Si un ensemble de récepteur de radio et d'affichage qui était posé sur un autre véhicule est réutilisé, ce qui suit peut se produire:
    • Un DTC de dysfonctionnement de communication peut être enregistré.
    • L'ensemble de récepteur de radio et d'affichage peut ne pas fonctionner normalement.

PROCEDURE

1.

VERIFIER LE SIGNAL DU VEHICULE (VERIFICATION DE FONCTIONNEMENT)

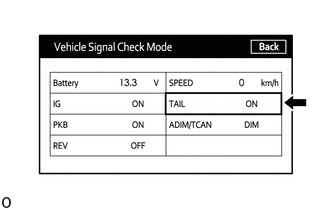

(a) Sélectionner l'écran "Vehicle Signal Check Mode". Se reporter à la Vérification de signal du véhicule dans la Vérification du fonctionnement.

Cliquer ici

(b) S'assurer que l'affichage oscille entre "ON" et "OFF" selon la position du contacteur de commande d'éclairage.

OK:

Contacteur de commande d'éclairage

Affichage

TAIL ou HEAD

ON

OFF

OFF

CONSEIL:

  • Cet écran est actualisé à chaque seconde. Par conséquent, il est normal que l'affichage soit décalé par rapport au changement de position réel du contacteur.
  • Veiller à placer le véhicule dans un endroit clair avant d'effectuer une vérification de fonctionnement avec le contacteur de commande d'éclairage en position AUTO.
OK

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

INCORRECT

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
