Toyota CH-R Revue Technique: Les émissions radio ne peuvent être captées ou la réception est médiocre

Toyota CH-R Revue Technique / Audio / Video / Systeme Audio Et Video (pour Type à Radio Et Affichage) / Les émissions radio ne peuvent être captées ou la réception est médiocre

SCHEMA DE CABLAGE

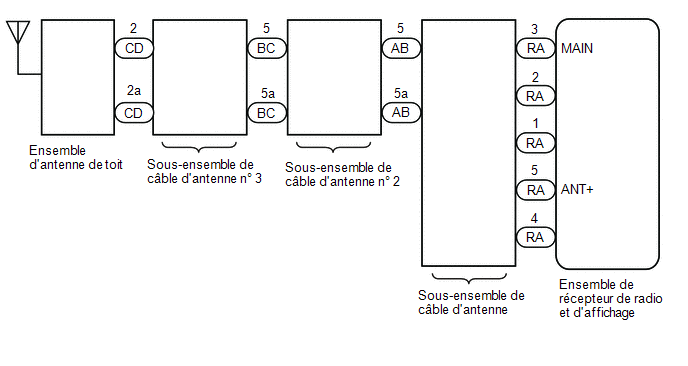

fabrication TMMT

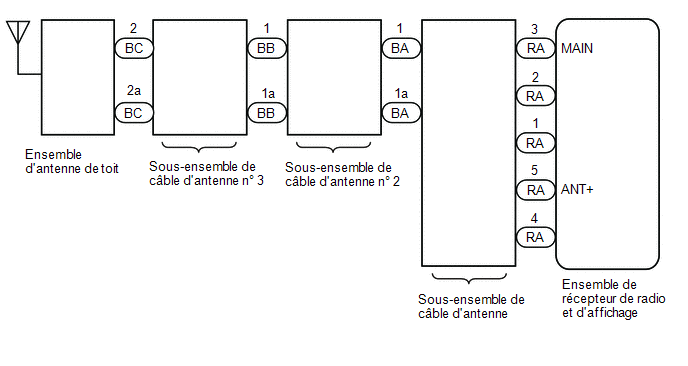

fabrication TMC

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

  • Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, procéder à l'initialisation, l'enregistrement ou le calibrage peut être nécessaire. Se reporter aux mesures de précaution pour le système audio et vidéo.

    Cliquer ici

  • En cas de remplacement de l'ensemble de récepteur de radio et d'affichage, toujours le remplacer par un élément neuf. Si un ensemble de récepteur de radio et d'affichage qui était posé sur un autre véhicule est réutilisé, ce qui suit peut se produire:
    • Un DTC de dysfonctionnement de communication peut être enregistré.
    • L'ensemble de récepteur de radio et d'affichage peut ne pas fonctionner normalement.

PROCEDURE

1.

VERIFIER L'ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE

(a) Vérifier la fonction de recherche automatique des stations radio.

(1) Vérifier la fonction de recherche automatique des stations radio en l'activant.

Résultat:

Résultat

Passer au point

La fonction de recherche automatique des stations ne s'arrête pas

A

La fonction de recherche automatique des stations s'arrête sur une station

B

B

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

A

2.

VERIFIER LES ACCESSOIRES

(a) Vérifier si des pièces constitutives en option susceptibles d'affaiblir la capacité de réception, tels qu'un film pare-soleil ou une antenne de téléphone, ont été posées.

Résultat:

Résultat

Passer au point

Certains accessoires ne sont pas installés

A

Certains accessoires sont installés

B

REMARQUE:

Ne pas déposer les accessoires sans autorisation écrite du client.

B

DEPOSER LES ACCESSOIRES ET VERIFIER A NOUVEAU (CF. REMARQUE CI-DESSUS)

A

3.

VERIFIER L'ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE

(a) Préparation à la vérification

(1) Débrancher le connecteur d'antenne de l'ensemble de récepteur de radio et d'affichage.

(b) Vérifier s'il y a des parasites

(1) Mettre le contacteur d'allumage sur ACC avec le connecteur d'ensemble de récepteur de radio et d'affichage branché.

(2) Allumer la radio et sélectionner le mode AM.

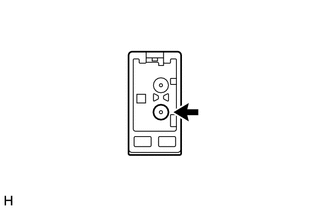

(3) Placer un tournevis, un fil fin ou un objet métallique similaire sur la prise d'antenne de l'ensemble de récepteur de radio et d'affichage et s'assurer que les haut-parleurs émettent du bruit.

OK:

Les haut-parleurs émettent des parasites.

INCORRECT

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

OK

4.

VERIFIER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

(a) Débrancher le connecteur RA d'ensemble de récepteur de radio et d'affichage.

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

RA-5 (ANT+) - Masse de carrosserie

Contacteur d'allumage en position ACC

Contacteur de radio en position ON et FM ou AM sélectionné

11 à 14 V

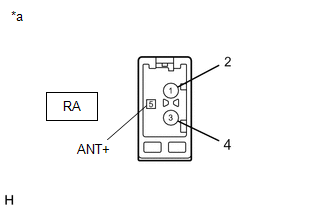

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de récepteur de radio et d'affichage)

INCORRECT

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

OK

5.

REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE

(a) Remplacer le sous-ensemble de câble d'antenne par un élément neuf ou en bon état et vérifier si les émissions radio peuvent être captées normalement.

Cliquer ici

OK:

Les émissions radio sont correctement captées.

Résultat:

Résultat

Passer au point

OK

A

NG (pour fabrication TMMT)

B

NG (pour fabrication TMC)

C

A

FIN (LE SOUS-ENSEMBLE DE CABLE D'ANTENNE ETAIT DEFECTUEUX)

C

PASSER AU POINT 9

B

6.

VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2

(a) Débrancher le connecteur de sous-ensemble de câble d'antenne n° 2 du sous-ensemble de câble d'antenne.

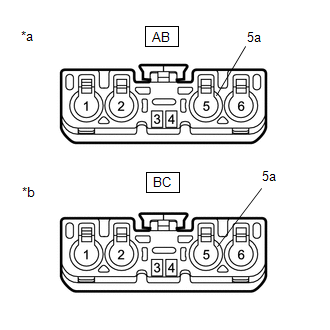

*a

Vue avant du connecteur côté faisceau de câbles

(vers le sous-ensemble de câble d'antenne)

*b

Vue avant du connecteur côté faisceau de câbles

(vers le sous-ensemble de câble d'antenne n° 3)

(b) Débrancher le connecteur de sous-ensemble de câble d'antenne n° 2 du sous-ensemble de câble d'antenne n° 3.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

AB-5 - BC-5

En permanence

En dessous de 1 Ω

AB-5a - BC-5a

En permanence

En dessous de 1 Ω

AB-5 - Masse de carrosserie

En permanence

10 kΩ minimum

AB-5a - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REMPLACER LE CABLE D'ANTENNE N° 2 SUB-ASSEMBLY

OK

7.

VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3

(a) Débrancher le connecteur de sous-ensemble de câble d'antenne n° 3 du sous-ensemble de câble d'antenne n° 2.

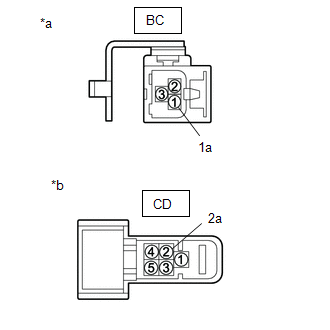

*a

Vue avant du connecteur côté faisceau de câbles

(vers le sous-ensemble de câble d'antenne n° 2)

*b

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble d'antenne de toit)

(b) Débrancher le connecteur du sous-ensemble de câble d'antenne n° 3 de l'ensemble d'antenne de toit.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

BC-5 - CD2

En permanence

En dessous de 1 Ω

BC-5a - CD-2a

En permanence

En dessous de 1 Ω

BC-5 - Masse de carrosserie

En permanence

10 kΩ minimum

BC-5a - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REMPLACER LE CABLE D'ANTENNE N° 3 SUB-ASSEMBLY

OK

8.

REMPLACER L'ENSEMBLE D'ANTENNE DE TOIT

(a) Remplacer l'ensemble d'antenne de toit par un élément neuf ou en bon état et vérifier si les émissions radio peuvent être captées normalement.

Cliquer ici

OK:

Les émissions radio sont correctement captées.

OK

FIN (L'ENSEMBLE D'ANTENNE DE TOIT ETAIT DEFECTUEUX)

INCORRECT

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

9.

VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2

(a) Débrancher le connecteur de sous-ensemble de câble d'antenne n° 2 du sous-ensemble de câble d'antenne.

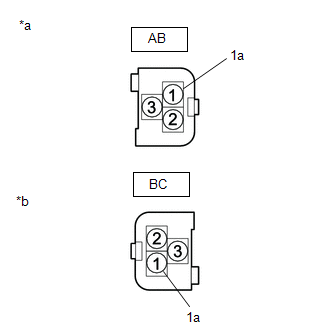

*a

Vue avant du connecteur côté faisceau de câbles

(vers le sous-ensemble de câble d'antenne)

*b

Vue avant du connecteur côté faisceau de câbles

(vers le sous-ensemble de câble d'antenne n° 3)

(b) Débrancher le connecteur de sous-ensemble de câble d'antenne n° 2 du sous-ensemble de câble d'antenne n° 3.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

AB-1 - BC-1

En permanence

En dessous de 1 Ω

AB-1a - BC-1a

En permanence

En dessous de 1 Ω

AB-1 - Masse de carrosserie

En permanence

10 kΩ minimum

AB-1a - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REMPLACER LE CABLE D'ANTENNE N° 2 SUB-ASSEMBLY

OK

10.

VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3

(a) Débrancher le connecteur de sous-ensemble de câble d'antenne n° 3 du sous-ensemble de câble d'antenne.

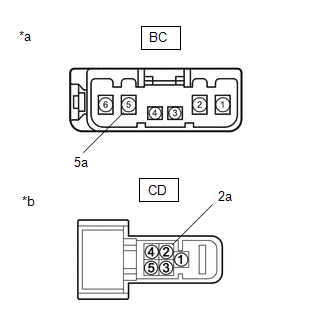

*a

Vue avant du connecteur côté faisceau de câbles

(vers le sous-ensemble de câble d'antenne n° 2)

*b

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble d'antenne de toit)

(b) Débrancher le connecteur du sous-ensemble de câble d'antenne n° 3 de l'ensemble d'antenne de téléphone.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

BC-1 - CD-2

En permanence

En dessous de 1 Ω

BC-1a - CD-2a

En permanence

En dessous de 1 Ω

BC-1 - Masse de carrosserie

En permanence

10 kΩ minimum

BC-1a - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REMPLACER LE CABLE D'ANTENNE N° 3 SUB-ASSEMBLY

OK

11.

REMPLACER L'ENSEMBLE D'ANTENNE DE TOIT

(a) Remplacer l'ensemble d'antenne de toit par un élément neuf ou en bon état et vérifier si les émissions radio peuvent être captées normalement.

Cliquer ici

OK:

Les émissions radio sont correctement captées.

OK

FIN (L'ENSEMBLE D'ANTENNE DE TOIT ETAIT DEFECTUEUX)

INCORRECT

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE
