Toyota CH-R Revue Technique: Les émissions de radio satellite ne peuvent pas être captées

Toyota CH-R Revue Technique / Audio / Video / Systeme Audio Et Video (pour Type à Radio Et Affichage) / Les émissions de radio satellite ne peuvent pas être captées

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Il est nécessaire de payer pour certaines émissions de radio satellite. Un contrat doit être établi entre une société de radio satellite et l'utilisateur. Si le contrat expire, il ne sera plus possible d'écouter l'émission.

SCHEMA DE CABLAGE

fabrication TMMT

fabrication TMC

PROCEDURE

1.

VERIFIER LES ENVIRONS

(a) Vérifier si le véhicule se trouve dans une zone de mauvaise réception en raison d'un obstacle au-dessus du véhicule.

*a

Exemple

*b

Dans un tunnel

*c

Dans un bâtiment

*d

Sous un pont d'autoroute

*e

Dans une forêt ou sur une route bordée d'arbres

*f

Entre des bâtiments élevés

*g

Sous une falaise ou un surplomb

-

-

CONSEIL:

En cas d'un obstacle au-dessus du véhicule, par exemple, si celui-ci se trouve dans un bâtiment ou sous un tunnel, la réception ne sera peut-être pas possible.

OK:

Aucun obstacle au-dessus du véhicule

INCORRECT

FIN (DEPLACER LE VEHICULE A UN ENDROIT OU LA RECEPTION EST MEILLEURE)

OK

2.

VERIFIER L'ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE

(a) Vérifier si CH001 (émission gratuite) peut être captée.

OK:

CH001 peut être captée.

INCORRECT

PASSER AU POINT 6

OK

3.

VERIFIER LE REGLAGE DE L'AFFICHAGE

(a) Vérifier l'écran d'affichage.

Résultat:

Résultat

Passer au point

"SAT Ch Unauth" s'affiche.

A

"-----" s'affiche.

B

Aucun des messages ci-dessus ne s'affiche.

C

B

AUCUN TITRE DE CHANSON/PROGRAMME OU NOM D'ARTISTE/CARACTERISTIQUE N'EST ASSOCIE AU CANAL A CE STADE

C

PASSER AU POINT 6

A

4.

VERIFIER LES CONDITIONS DU CONTRAT

(a) Vérifier si le contrat de type payant a été renouvelé ou s'il a expiré.

OK:

Le contrat de type payant est valide.

INCORRECT

POUR RECEVOIR DES EMISSIONS DE TYPE PAYANT, UN CONTRAT DOIT ETRE CONCLU AVEC UNE SOCIETE DE RADIO SATELLITE

OK

5.

ACTUALISER L'ACTIVATION

(a) Actualiser l'activation en se reportant au site Internet de la société de radio satellite (http://www.siriusxm.com).

OK:

Le dysfonctionnement disparaît.

CONSEIL:

L'ID SiriusXM radio nécessaire pour actualiser l'activation est affiché lorsque CH000 est sélectionné sur la radio satellite.

OK

FIN

INCORRECT

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

6.

VERIFIER L'AFFICHAGE

(a) Vérifier l'écran d'affichage.

Résultat:

Résultat

Passer au point

"SAT Ck Antenna" s'affiche.

A

"SAT No Signal" s'affiche.

B

"Loading" s'affiche.

"SAT Ch Off Air" s'affiche.

C

Une fois que "SAT Ch Unavail" s'affiche, l'écran passe automatiquement à CH001.

D

Aucun des messages ci-dessus ne s'affiche.

E

B

FIN (DEPLACER LE VEHICULE A UN ENDROIT OU LA RECEPTION EST MEILLEURE)

C

LE CANAL N'EMET AUCUNE EMISSION POUR L'INSTANT. L'EMISSION POURRA ETRE ECOUTEE OU REGARDEE LORSQU'ELLE SERA DE NOUVEAU DIFFUSEE. (VERIFIER AUPRES LA STATION RADIO)

D

L'EMISSION DIFFUSEE EST TERMINEE (VERIFIER AUPRES DE LA STATION DE RADIO)

E

PASSER AU POINT 14

A

7.

VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE

(a) Remplacer le sous-ensemble de câble d'antenne par un élément neuf ou en bon état et vérifier si les émissions radio peuvent être captées normalement.

Cliquer ici

OK:

Les émissions radio sont correctement captées.

Résultat:

Résultat

Passer au point

OK

A

NG (pour fabrication TMMT)

B

NG (pour fabrication TMC)

C

A

FIN

C

PASSER AU POINT 11

B

8.

VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2

(a) Débrancher le connecteur de sous-ensemble de câble d'antenne n° 2 du sous-ensemble de câble d'antenne.

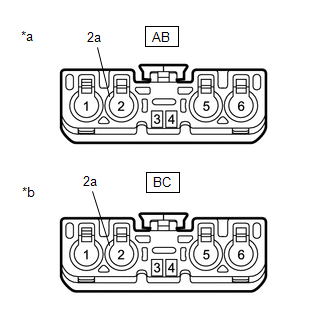

*a

Vue avant du connecteur côté faisceau de câbles

(vers le sous-ensemble de câble d'antenne)

*b

Vue avant du connecteur côté faisceau de câbles

(vers le sous-ensemble de câble d'antenne n° 3)

(b) Débrancher le connecteur de sous-ensemble de câble d'antenne n° 2 du sous-ensemble de câble d'antenne n° 3.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

AB-2 - BC-2

En permanence

En dessous de 1 Ω

AB-2a - BC-2a

En permanence

En dessous de 1 Ω

AB-2 - Masse de carrosserie

En permanence

10 kΩ minimum

AB-2a - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REMPLACER LE CABLE D'ANTENNE N° 2 SUB-ASSEMBLY

OK

9.

VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3

(a) Débrancher le connecteur de sous-ensemble de câble d'antenne n° 3 du sous-ensemble de câble d'antenne n° 2.

*a

Vue avant du connecteur côté faisceau de câbles

(vers le sous-ensemble de câble d'antenne n° 2)

*b

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble d'antenne de toit)

(b) Débrancher le connecteur du sous-ensemble de câble d'antenne n° 3 de l'ensemble d'antenne de toit.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

BC-2 - CD-3

En permanence

En dessous de 1 Ω

BC-2a - CD-3a

En permanence

En dessous de 1 Ω

BC-2 - Masse de carrosserie

En permanence

10 kΩ minimum

BC-2a - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REMPLACER LE CABLE D'ANTENNE N° 3 SUB-ASSEMBLY

OK

10.

REMPLACER L'ENSEMBLE D'ANTENNE DE TOIT

(a) Remplacer l'ensemble d'antenne de toit par un élément neuf ou en bon état et vérifier si les émissions radio peuvent être captées normalement.

Cliquer ici

OK:

Les émissions radio sont correctement captées.

OK

FIN

INCORRECT

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

11.

VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2

(a) Débrancher le connecteur de sous-ensemble de câble d'antenne n° 2 du sous-ensemble de câble d'antenne.

*a

Vue avant du connecteur côté faisceau de câbles

(vers le sous-ensemble de câble d'antenne)

*b

Vue avant du connecteur côté faisceau de câbles

(vers le sous-ensemble de câble d'antenne n° 3)

(b) Débrancher le connecteur de sous-ensemble de câble d'antenne n° 2 du sous-ensemble de câble d'antenne n° 3.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

AB-3 - BC-2

En permanence

En dessous de 1 Ω

AB-3a - BC-2a

En permanence

En dessous de 1 Ω

AB-3 - Masse de carrosserie

En permanence

10 kΩ minimum

AB-3a - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REMPLACER LE CABLE D'ANTENNE N° 2 SUB-ASSEMBLY

OK

12.

VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3

(a) Débrancher le connecteur de sous-ensemble de câble d'antenne n° 3 du sous-ensemble de câble d'antenne n° 2.

*a

Vue avant du connecteur côté faisceau de câbles

(vers le sous-ensemble de câble d'antenne n° 3)

*b

Vue avant du connecteur côté faisceau de câbles

(vers le sous-ensemble de câble d'antenne de navigation (pour antenne de navigation))

(b) Débrancher le connecteur du sous-ensemble de câble d'antenne n° 3 de l'ensemble d'antenne de toit.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

BC-2 - CD-2

En permanence

En dessous de 1 Ω

BC-2a - CD-2a

En permanence

En dessous de 1 Ω

BC-2 - Masse de carrosserie

En permanence

10 kΩ minimum

BC-2a - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REMPLACER LE CABLE D'ANTENNE N° 3 SUB-ASSEMBLY

OK

13.

REMPLACER L'ENSEMBLE D'ANTENNE DE TOIT

(a) Remplacer l'ensemble d'antenne de téléphone par un élément neuf ou en bon état et vérifier si les émissions radio peuvent être captées normalement.

Cliquer ici

OK:

Les émissions radio sont correctement captées.

OK

FIN

INCORRECT

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

14.

VERIFIER LE CANAL ACTUELLEMENT SELECTIONNE

(a) Vérifier si CH000 est actuellement sélectionné.

OK:

CH000 est sélectionné.

OK

FIN (CH000 N'EMET AUCUN SON. SELECTIONNER UN AUTRE CANAL.)

INCORRECT

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

    Perte de la communication avec le combiné d'instruments (B1324)
    DESCRIPTION Ce DTC est enregistré en cas d'erreur de communication entre l'ensemble d'autoradio et d'affichage et l'ensemble de combiné d'instruments. N° de D ...

    Les émissions de radio satellite ne peuvent pas être sélectionnées ou, après avoir sélectionné une émission, celle-ci ne peut pas être ajoutée dans la mémoire
