Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
*1 |
ENSEMBLE D'ANTENNE DE TOIT |
*2 |
HOUSSE EXTERIEURE D'ANTENNE |
*3 |
SUPPORT |
*4 |
JOINT |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● |
Pièce non réutilisable |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE CIEL DE TOIT
Cliquer ici
2. DEPOSER L'ENSEMBLE D'ANTENNE DE TOIT

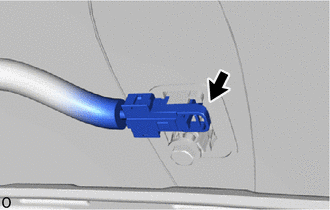

(a) Débrancher le connecteur. |
|
(b) Déposer le boulon et le support. |
|
(c) Déposer l'ensemble d'antenne de toit avec housse extérieure d'antenne, comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
(d) Libérer les griffes et les guides pour déposer l'ensemble d'antenne de toit comme indiqué sur le schéma.
![]() |
Déposer dans ce sens (1) |
![]() |
Déposer dans ce sens (2) |
(e) En cas de réutilisation de l'ensemble d'antenne de toit
![]() |
Déposer dans ce sens |
(1) Déposer le joint comme indiqué sur le schéma.
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'ANTENNE DE TOIT
(a) En cas de réutilisation de l'ensemble d'antenne de toit
![]() |
Poser dans ce sens |
(1) Poser un joint neuf, comme indiqué sur le schéma.
(b) Engager les guides et les griffes pour reposer l'ensemble d'antenne de toit comme indiqué sur le schéma.
![]() |
Reposer dans ce sens (1) |
![]() |
Reposer dans ce sens (2) |
(c) Reposer l'ensemble d'antenne de toit avec housse extérieure d'antenne, comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(d) Poser un support neuf avec le boulon neuf.
Torque:
9,5 N·m {97 kgf·cm, 84 in·lbf}
(e) Brancher le connecteur.
2. REPOSER LE CIEL DE TOIT
Cliquer ici
