DESCRIPTION

Le signal vidéo de l'ensemble de caméra de télévision arrière est transmis à l'ensemble de récepteur de radio et d'affichage.

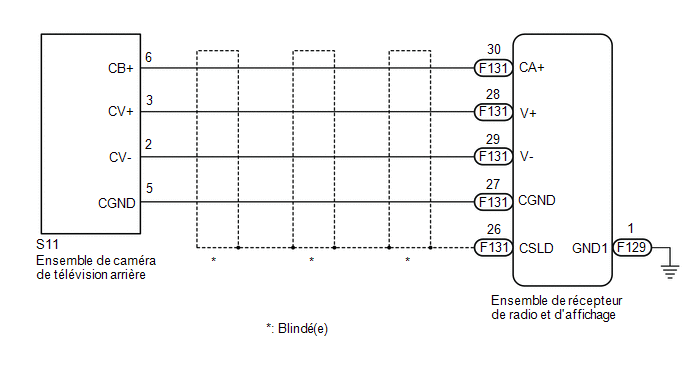

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

  • En cas de remplacement de l'ensemble de récepteur de radio et d'affichage, toujours le remplacer par un élément neuf. Si un ensemble de récepteur de radio et d'affichage qui était posé sur un autre véhicule est réutilisé, ce qui suit peut se produire:
    • Un DTC de dysfonctionnement de communication est enregistré.
    • L'ensemble de récepteur de radio et d'affichage peut ne pas fonctionner normalement.

PROCEDURE

1.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ENSEMBLE DE CAMERA DE TELEVISION ARRIERE)

Cliquer ici

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

2.

VERIFIER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

Cliquer ici

INCORRECT

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

OK

3.

VERIFIER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE

Cliquer ici

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

REMPLACER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE
