Toyota CH-R Revue Technique: Schema Du Systeme

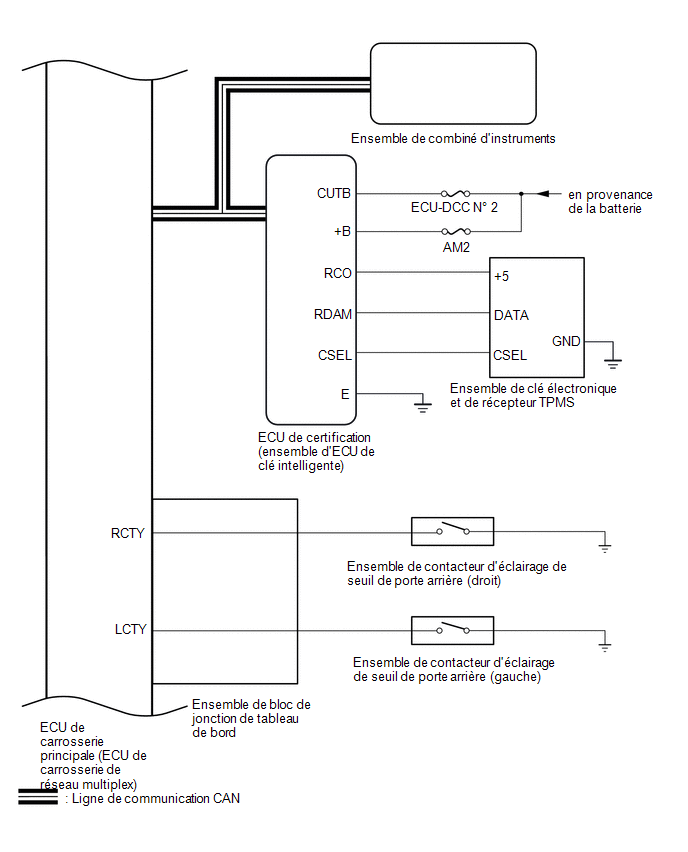

SCHEMA DU SYSTEME
Système de verrouillage centralisé des portes à distance
Tableau de communication
|
Emetteur |
Récepteur |
Signal |
Ligne |
|---|---|---|---|
|
ECU de certification (ensemble d'ECU de clé intelligente) |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
Signal de verrouillage/déverrouillage des portes à distance |
CAN |
|
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
Ensemble de combiné d'instruments |
Signal de demande de témoin des feux de détresse à la commande à distance de verrouillage de porte |
CAN |
Mesures De Precaution
MESURES DE PRECAUTION
MESURES DE PRECAUTION RELATIVES A L'UTILISATION du Techstream
(a) Pendant l'utilisation du Techstream alors que le contacteur du moteur du
véhicule est en position O ...
Description Du Systeme
DESCRIPTION DU SYSTEME
SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES A DISTANCE
Le système de verrouillage centralisé des portes à distance peut être utilisé
pour verrouiller et déverrouille ...
