Toyota CH-R Revue Technique: Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR (sans système de double verrouillage)

(a) Vérifier le fonctionnement du moteur de verrouillage de porte (pour côté conducteur).

(1) Appliquer la tension de la batterie au connecteur du moteur et vérifier le fonctionnement du moteur de serrure de porte.

OK:

Condition de mesure

Condition spécifiée

Batterie positive (+) → 4 (L)

Batterie négative (-) → 1 (UL)

Verrouiller

Batterie positive (+) → 1 (UL)

Batterie négative (-) → 4 (L)

Déverrouiller

Batterie positive (+) → 9 (L)

Batterie négative (-) → 10 (UL)

Activé(e)

Batterie positive (+) → 10 (UL)

Batterie négative (-) → 9 (L)

Désactivé(e)

CONSEIL:

  • Déplacer le moteur de serrure de porte en position de verrouillage et activer le système de double verrouillage. S'assurer que les portes ne peuvent pas être déverrouillées à l'aide du câble de commande.
  • Déplacer le moteur de serrure de porte en position de verrouillage et désactiver le système de double verrouillage. S'assurer que les portes peuvent être déverrouillées à l'aide du câble de commande.

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant gauche avec moteur.

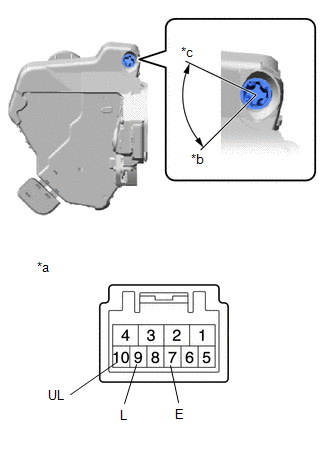

*a

Pièce constitutive sans faisceau de câbles branché (ensemble de verrouillage de porte avant gauche avec moteur)

*b

Déverrouiller

*c

Verrouiller

(b) Vérifier le fonctionnement du contacteur de détection de déverrouillage de porte et du contacteur de position de double verrouillage (pour côté conducteur).

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

8 (LSSR) - 7 (E)

Verrouiller

10 kΩ minimum

8 (LSSR) - 7 (E)

Déverrouiller

En dessous de 1 Ω

9 (L) - 10 (UL)

Désactivé(e)

10 kΩ minimum

9 (L) - 10 (UL)

Activé(e)

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant gauche avec moteur.

(c) Vérifier la résistance du contacteur de verrouillage et de déverrouillage (pour côté conducteur).

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

9 (L) - 7 (E)

Maintenu en position de verrouillage

En dessous de 1 Ω

9 (L) - 7 (E)

Maintenu en position neutre ou en position de déverrouillage

10 kΩ minimum

10 (UL) - 7 (E)

Maintenu en position de déverrouillage

En dessous de 1 Ω

10 (UL) - 7 (E)

Maintenu en position neutre ou en position de verrouillage

10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant gauche avec moteur.

*a

Pièce constitutive sans faisceau de câbles branché (ensemble de verrouillage de porte avant gauche avec moteur)

*b

Déverrouiller

*c

OFF

*d

Verrouiller

(d) Vérifier le fonctionnement du moteur de verrouillage de porte (pour côté passager avant).

(1) Appliquer la tension de la batterie au connecteur du moteur et vérifier le fonctionnement du moteur de serrure de porte.

OK:

Condition de mesure

Condition spécifiée

Batterie positive (+) → 4 (L)

Batterie négative (-) → 1 (UL)

Verrouiller

Batterie positive (+) → 1 (UL)

Batterie négative (-) → 4 (L)

Déverrouiller

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant gauche avec moteur.

*a

Pièce constitutive sans faisceau de câbles branché (ensemble de verrouillage de porte avant gauche avec moteur)

*b

Déverrouiller

*c

Verrouiller

(e) Vérifier le fonctionnement du contacteur de détection de déverrouillage de porte (pour côté passager avant).

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

8 (LSSR) - 7 (E)

Verrouiller

10 kΩ minimum

8 (LSSR) - 7 (E)

Déverrouiller

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant gauche avec moteur.

2. VERIFIER L'ENSEMBLE DE SERRURE DE PORTE AVANT DROITE AVEC MOTEUR (sans système de double verrouillage)

(a) Vérifier le fonctionnement du moteur de verrouillage de porte (pour côté passager avant).

(1) Appliquer la tension de la batterie au connecteur du moteur et vérifier le fonctionnement du moteur de serrure de porte.

OK:

Branchement de la batterie

Condition spécifiée

Batterie positive (+) → 4 (L)

Batterie négative (-) → 1 (UL)

Verrouillage

Batterie positive (+) → 1 (UL)

Batterie négative (-) → 4 (L)

Déverrouillage

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant droite avec moteur.

*a

Pièce constitutive sans faisceau de câbles branché (ensemble de serrure de porte avant droite avec moteur)

*b

Déverrouiller

*c

Verrouiller

(b) Vérifier le fonctionnement du contacteur de détection de déverrouillage de porte (pour côté passager avant).

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

7 (LSSR) - 8 (E)

Verrouillage

10 kΩ minimum

7 (LSSR) - 8 (E)

Déverrouillage

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant droite avec moteur.

(c) Vérifier le fonctionnement du moteur de verrouillage de porte (pour côté conducteur).

(1) Appliquer la tension de la batterie au connecteur du moteur et vérifier le fonctionnement du moteur de serrure de porte.

OK:

Condition de mesure

Condition spécifiée

Batterie positive (+) → 4 (L)

Batterie négative (-) → 1 (UL)

Verrouillage

Batterie positive (+) → 1 (UL)

Batterie négative (-) → 4 (L)

Déverrouillage

Batterie positive (+) → 6 (L)

Batterie négative (-) → 5 (UL)

Activé(e)

Batterie positive (+) → 5 (UL)

Batterie négative (-) → 6 (L)

Désactivé(e)

CONSEIL:

  • Déplacer le moteur de serrure de porte en position de verrouillage et activer le système de double verrouillage. S'assurer que les portes ne peuvent pas être déverrouillées à l'aide du câble de commande.
  • Déplacer le moteur de serrure de porte en position de verrouillage et désactiver le système de double verrouillage. S'assurer que les portes peuvent être déverrouillées à l'aide du câble de commande.

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant droite avec moteur.

*a

Pièce constitutive sans faisceau de câbles branché (ensemble de serrure de porte avant droite avec moteur)

*b

Déverrouiller

*c

Verrouiller

(d) Vérifier le fonctionnement du contacteur de détection de déverrouillage de porte et du contacteur de position de double verrouillage (pour côté conducteur).

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

7 (LSSR) - 8 (E)

Verrouillage

10 kΩ minimum

7 (LSSR) - 8 (E)

Déverrouillage

En dessous de 1 Ω

5 (UL) - 6 (L)

Désactivé(e)

10 kΩ minimum

5 (UL) - 6 (L)

Activé(e)

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant droite avec moteur.

(e) Vérifier la résistance du contacteur de verrouillage et de déverrouillage (pour côté conducteur).

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

6 (L) - 8 (E)

Maintenu en position de verrouillage

En dessous de 1 Ω

6 (L) - 8 (E)

Maintenu en position neutre ou en position de déverrouillage

10 kΩ minimum

5 (UL) - 8 (E)

Maintenu en position de déverrouillage

En dessous de 1 Ω

5 (UL) - 8 (E)

Maintenu en position neutre ou en position de verrouillage

10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant droite avec moteur.

*a

Pièce constitutive sans faisceau de câbles branché (ensemble de serrure de porte avant droite avec moteur)

*b

Déverrouiller

*c

OFF

*d

Verrouiller

3. VERIFIER L'ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR (avec système de double verrouillage)

(a) Vérifier le fonctionnement du moteur de verrouillage de porte (pour côté conducteur).

(1) Appliquer la tension de batterie et vérifier le fonctionnement du moteur de serrure de porte avant et du moteur de double verrouillage.

OK:

Condition de mesure

Condition spécifiée

Batterie positive (+) → 4 (L)

Batterie négative (-) → 3 (UL)

Verrouiller

Batterie positive (+) → 3 (UL)

Batterie négative (-) → 4 (L)

Déverrouiller

Batterie positive (+) → 2 (DL)

Batterie négative (-) → 1 (UNDL)

Activé(e)

Batterie positive (+) → 1 (UNDL)

Batterie négative (-) → 2 (DL)

Désactivé(e)

CONSEIL:

  • Déplacer le moteur de serrure de porte en position de verrouillage et activer le système de double verrouillage. S'assurer que les portes ne peuvent pas être déverrouillées à l'aide du câble de commande.
  • Déplacer le moteur de serrure de porte en position de verrouillage et désactiver le système de double verrouillage. S'assurer que les portes peuvent être déverrouillées à l'aide du câble de commande.

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant gauche avec moteur.

*a

Pièce constitutive sans faisceau de câbles branché (ensemble de verrouillage de porte avant gauche avec moteur)

*b

Déverrouiller

*c

Verrouiller

(b) Vérifier le fonctionnement du contacteur de détection de déverrouillage de porte et du contacteur de position de double verrouillage (pour côté conducteur).

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

8 (LSSR) - 7 (E)

Verrouiller

10 kΩ minimum

8 (LSSR) - 7 (E)

Déverrouiller

En dessous de 1 Ω

6 (DLSR) - 5 (E)

Désactivé(e)

10 kΩ minimum

6 (DLSR) - 5 (E)

Activé(e)

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant gauche avec moteur.

(c) Vérifier la résistance du contacteur de verrouillage et de déverrouillage (pour côté conducteur).

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

9 (L) - 7 (E)

Maintenu en position de verrouillage

En dessous de 1 Ω

9 (L) - 7 (E)

Maintenu en position neutre ou en position de déverrouillage

10 kΩ minimum

10 (UL) - 7 (E)

Maintenu en position de déverrouillage

En dessous de 1 Ω

10 (UL) - 7 (E)

Maintenu en position neutre ou en position de verrouillage

10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant gauche avec moteur.

*a

Pièce constitutive sans faisceau de câbles branché (ensemble de verrouillage de porte avant gauche avec moteur)

*b

Verrouiller

*c

Déverrouiller

(d) Vérifier le fonctionnement du moteur de verrouillage de porte (pour côté passager avant).

(1) Appliquer la tension de la batterie au connecteur du moteur et vérifier le fonctionnement du moteur de serrure de porte.

OK:

Condition de mesure

Condition spécifiée

Batterie positive (+) → 4 (L)

Batterie négative (-) → 3 (UL)

Verrouiller

Batterie positive (+) → 3 (UL)

Batterie négative (-) → 4 (L)

Déverrouiller

Batterie positive (+) → 2 (DL)

Batterie négative (-) → 1 (UNDL)

Activé(e)

Batterie positive (+) → 1 (UNDL)

Batterie négative (-) → 2 (DL)

Désactivé(e)

CONSEIL:

  • Déplacer le moteur de serrure de porte en position de verrouillage et activer le système de double verrouillage. S'assurer que les portes ne peuvent pas être déverrouillées à l'aide du câble de commande.
  • Déplacer le moteur de serrure de porte en position de verrouillage et désactiver le système de double verrouillage. S'assurer que les portes peuvent être déverrouillées à l'aide du câble de commande.

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant gauche avec moteur.

*a

Pièce constitutive sans faisceau de câbles branché (ensemble de verrouillage de porte avant gauche avec moteur)

*b

Déverrouiller

*c

Verrouiller

(e) Vérifier le fonctionnement du contacteur de détection de déverrouillage de porte et du contacteur de position de double verrouillage (pour côté passager avant).

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

8 (LSSR) - 7 (E)

Verrouiller

10 kΩ minimum

8 (LSSR) - 7 (E)

Déverrouiller

En dessous de 1 Ω

6 (DLSR) - 5 (E)

Désactivé(e)

10 kΩ minimum

6 (DLSR) - 5 (E)

Activé(e)

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant gauche avec moteur.

4. VERIFIER L'ENSEMBLE DE SERRURE DE PORTE AVANT DROIT AVEC MOTEUR (avec système de double verrouillage)

(a) Vérifier le fonctionnement du moteur de verrouillage de porte avant (pour côté passager avant).

(1) Appliquer la tension de batterie et vérifier le fonctionnement du moteur de serrure de porte avant et du moteur de double verrouillage.

OK:

Condition de mesure

Condition spécifiée

Batterie positive (+) → 2 (L)

Batterie négative (-) → 1 (UL)

Verrouiller

Batterie positive (+) → 1 (UL)

Batterie négative (-) → 2 (L)

Déverrouiller

Batterie positive (+) → 4 (DL)

Batterie négative (-) → 3 (UNDL)

Activé(e)

Batterie positive (+) → 3 (UNDL)

Batterie négative (-) → 4 (DL)

Désactivé(e)

CONSEIL:

  • Déplacer le moteur de serrure de porte en position de verrouillage et activer le système de double verrouillage. S'assurer que les portes ne peuvent pas être déverrouillées à l'aide du câble de commande.
  • Déplacer le moteur de serrure de porte en position de verrouillage et désactiver le système de double verrouillage. S'assurer que les portes peuvent être déverrouillées à l'aide du câble de commande.

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant droite avec moteur.

*a

Pièce constitutive sans faisceau de câbles branché (ensemble de serrure de porte avant droite avec moteur)

*b

Déverrouiller

*c

Verrouiller

(b) Vérifier le fonctionnement du contacteur de détection de déverrouillage de porte et du contacteur de position de double verrouillage (pour côté passager avant).

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

7 (LSSR) - 8 (E)

Verrouiller

10 kΩ minimum

7 (LSSR) - 8 (E)

Déverrouiller

En dessous de 1 Ω

9 (DLSR) - 10 (E)

Désactivé(e)

10 kΩ minimum

9 (DLSR) - 10 (E)

Activé(e)

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant droite avec moteur.

(c) Vérifier le fonctionnement du moteur de verrouillage de porte avant (pour côté conducteur).

(1) Appliquer la tension de batterie et vérifier le fonctionnement du moteur de serrure de porte avant et du moteur de double verrouillage.

OK:

Branchement de la batterie

Résultat

Batterie positive (+) → 2 (L)

Batterie négative (-) → 1 (UL)

Verrouiller

Batterie positive (+) → 1 (UL)

Batterie positive (+) → 2 (L)

Déverrouiller

Batterie positive (+) → 4 (DL)

Batterie négative (-) → 3 (UNDL)

Activé(e)

Batterie positive (+) → 3 (UNDL)

Batterie négative (-) → 4 (DL)

Désactivé(e)

CONSEIL:

  • Déplacer le moteur de serrure de porte en position de verrouillage et activer le système de double verrouillage. S'assurer que les portes ne peuvent pas être déverrouillées à l'aide du câble de commande.
  • Déplacer le moteur de serrure de porte en position de verrouillage et désactiver le système de double verrouillage. S'assurer que les portes peuvent être déverrouillées à l'aide du câble de commande.

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant droite avec moteur.

*a

Pièce constitutive sans faisceau de câbles branché (ensemble de serrure de porte avant droite avec moteur)

*b

Déverrouiller

*c

Verrouiller

(d) Vérifier le fonctionnement du contacteur de détection de déverrouillage de porte et du contacteur de position de double verrouillage (pour côté conducteur).

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

7 (LSSR) - 8 (E)

Verrouiller

10 kΩ minimum

7 (LSSR) - 8 (E)

Déverrouiller

En dessous de 1 Ω

9 (DLSR) - 10 (E)

Désactivé(e)

10 kΩ minimum

9 (DLSR) - 10 (E)

Activé(e)

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant droite avec moteur.

(e) Vérifier le fonctionnement du contacteur de verrouillage et de déverrouillage de porte par la clé (pour côté conducteur).

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

6 (L) - 8 (E)

Maintenu en position de verrouillage

En dessous de 1 Ω

6 (L) - 8 (E)

Maintenu en position neutre ou en position de déverrouillage

10 kΩ minimum

5 (UL) - 8 (E)

Maintenu en position de déverrouillage

En dessous de 1 Ω

5 (UL) - 8 (E)

Maintenu en position neutre ou en position de verrouillage

10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant droite avec moteur.

*a

Pièce constitutive sans faisceau de câbles branché (ensemble de serrure de porte avant droite avec moteur)

*b

Verrouiller

*c

Déverrouiller

    Pieces Constitutives
    PIECES CONSTITUTIVES SCHEMA *A pour côté conducteur *B pour côté passager avant *1 BAGUE DE CEINTURE DE PORTE AVANT ...

    Repose
    REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. La procédure suivante se rapporte au côté gau ...

    Autres matériaux::

    Toyota CH-R Revue Technique > Systeme De Climatisation (pour Système De Climatisation Automatique Avec Capteur De Pression De Climatisation Posé Sur Le Dessus): Système d'affichage de température ambiante
    DESCRIPTION Le capteur de température extérieure est posé à l'avant de l'ensemble de condenseur de refroidisseur afin de détecter la température ambiante utilisée pour commander le mode AUTO du système de climatisation. Ce capteur est branché sur l'ensemble de combiné d& ...

    Toyota CH-R Notice d'utilisation > Entretien à faire soi-même: Pression de gonflage des pneus
    Veillez à ce que vos pneus soient toujours gonflés à la bonne pression. La pression de gonflage des pneus est à vérifier normalement au moins une fois par mois. Par précaution, Toyota vous recommande de vérifier la pression de gonflage des pneus toutes les deux semaines. ■ Conséquences d' ...

    Toyota CH-R Notice d'utilisation

    Toyota CH-R Revue Technique

    © 2017-2021 www.tochrfr.com
    0.0252
