Toyota CH-R Revue Technique: Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'avertisseur sonore du moniteur d'angle mort sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
Débrancher le câble de la borne négative de la batterie. |
Mémoriser l'angle mort de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive |
|||
|
Initialiser la serrure de la porte de coffre |
Initialiser la serrure de la porte de coffre |
|

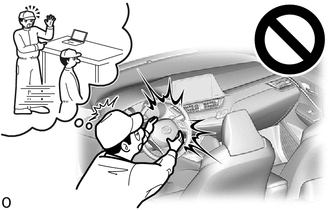

ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici .gif)
PROCEDURE
1. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
Cliquer ici
2. DEPOSER LE PANNEAU D'HABILLAGE LATERAL D'AUVENT GAUCHE
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
4. DEBRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
Cliquer ici
5. DEPOSER LE CACHE D'OUVERTURE DE BOITE A FUSIBLES
Cliquer ici

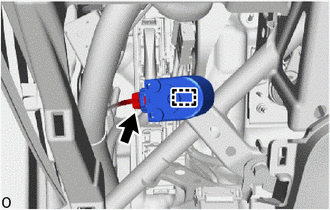

6. DEPOSER LE SIGNAL SONORE DE MONITEUR D'ANGLE MORT
|
(a) A l'aide d'un extracteur d'agrafes, libérer l'attache. |
|
(b) Débrancher le connecteur pour déposer le signal sonore de moniteur d'angle mort.
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
*1
SIGNAL SONORE DE MONITEUR D'ANGLE MORT
*2
PANNEAU D'HABILLAGE LATERAL D'AUVENT GAUCHE
*3
...
Repose
REPOSE
PROCEDURE
1. REPOSER LE SIGNAL SONORE DE MONITEUR D'ANGLE MORT
(a) Brancher le connecteur.
(b) Engager l'attache pour reposer le signal sonore de contrôle d'angle mort.
2. REP ...
