PIECES CONSTITUTIVES
SCHEMA

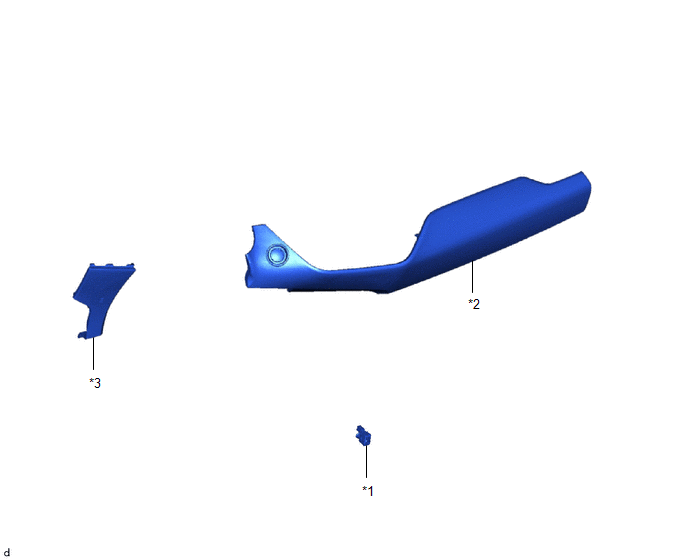

*1 |
THERMISTANCE DE REFROIDISSEUR (CAPTEUR DE TEMPERATURE D'HABITACLE) |
*2 |
ENSEMBLE DE GARNISSAGE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS |
*3 |
PANNEAU DE FINITION CENTRAL INFERIEUR DE TABLEAU DE BORD |
- |
- |
