METHODE DE FONCTIONNEMENT
PROCEDURE
1. MESURES DE PRECAUTION
Cliquer ici .gif)
2. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGES ARRIERE DE TYPE BANQUETTE
Cliquer ici
3. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE
Cliquer ici
4. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
5. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE (avec airbag latéral de siège arrière)
Cliquer ici
6. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE (avec airbag latéral de siège arrière)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
7. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE (sans airbag latéral de siège arrière)
Cliquer ici
8. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE (sans airbag latéral de siège arrière)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
9. DEVERROUILLAGE FORCE DU FREIN DE STATIONNEMENT
ATTENTION:
Travailler sur une surface plane afin de garantir une sécurité totale.
REMARQUE:
- Pour déverrouiller le frein de stationnement, suivre la procédure avec le SST.
- Si le frein de stationnement ne peut être déverrouillé, suivre la procédure sans le SST.
- Lors du déplacement du véhicule après avoir déverrouillé le frein de
stationnement, reposer toutes les pièces sauf le connecteur comme indiqué
sur le schéma.
- Si le contacteur d'allumage est mis en position ON ou que le moteur
est démarré lorsque le connecteur est débranché, un DTC peut être enregistré.
Effacer les DTC après avoir procédé à une intervention.
Cliquer ici
(a) A l'aide du SST:
(1) Stationner le véhicule sur une surface plane et mettre le levier de changement de vitesse en position P.
(2) Mettre le contacteur d'allumage en position OFF et caler les roues.
(3) Débrancher le connecteur comme indiqué sur le schéma.
(4) Brancher le SST (09756-48020) sur le SST (09756-48070).
SST: 09756-48020
SST: 09756-48070
|
*A |
pour côté droit |
*B |
pour côté gauche |
|
*1 |
Ensemble de support de pédale de frein |
*2 |
Batterie |
|
*a |
SST(09756-48020) |
*b |
SST(09756-48070) |
|
*c |
Bouton de déverrouillage |
*d |
Fin de l'éclairage |
.png) |
Connecteur |
- |
- |
(5) Brancher le SST (09756-48070) sur le connecteur à l'intérieur du véhicule.
(6) Brancher le SST (09756-48020) sur la batterie à partir de l'extérieur du véhicule.
(7) Enfoncer le bouton de déverrouillage du SST (09756-48020) avec la pédale de frein enfoncée.
ATTENTION:
Le véhicule risque de se déplacer brusquement lorsque le frein de stationnement est relâché. Veiller à effectuer l'opération de déverrouillage avec la pédale de frein enfoncée.
CONSEIL:
- S'assurer que le frein de stationnement est en cours de fonctionnement en écoutant les bruits de fonctionnement.
- S'il n'y a pas de bruits de fonctionnement, appuyer sur le bouton de déverrouillage du SST avec la pédale de frein enfoncée.
- Le frein de stationnement peut ne pas se déverrouiller si la tension de batterie est trop faible. Dans ce cas, effectuer à nouveau l'opération de déverrouillage à l'aide d'une batterie neuve ou complètement chargée.
(8) Lorsque le témoin FINISHED du SST (09756-48020) s'allume, relâcher la pédale de frein.
(9) Déplacer le véhicule vers l'avant et vers l'arrière pour s'assurer que le frein de stationnement est relâché.
ATTENTION:
Prendre garde lors de cette opération. Le véhicule risque de se déplacer brusquement.
REMARQUE:
- Lors du déplacement du véhicule après avoir déverrouillé le frein de stationnement, s'assurer que le connecteur est débranché.
- Le témoin de frein (jaune) s'allume lorsque le véhicule est déplacé après le déverrouillage du frein de stationnement.
(b) Sans utiliser le SST:
REMARQUE:
Effectuer cette procédure uniquement lorsque le frein de stationnement ne peut pas être déverrouillé à l'aide du SST.
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
(1) Stationner le véhicule sur une surface plane et s'assurer que le levier de changement de vitesse est en position P.
(2) Mettre le contacteur d'allumage en position OFF et vérifier si les roues sont calées.
(3) S'assurer que le connecteur indiqué sur le schéma a été débranché.
(4) Déposer la roue arrière.
Cliquer ici
ATTENTION:
Lors de l'utilisation d'un cric, ne pas travailler sur un véhicule soutenu seulement par des crics. Veiller à utiliser des chandelles d'atelier.
Cliquer ici
|
(5) Débrancher le connecteur d'ensemble de câble de frein de stationnement n° 2 de l'ensemble d'actionneur de frein de stationnement. |
|
.png)
(6) Déposer l'ensemble d'actionneur de frein de stationnement de l'ensemble de cylindre de frein à disque arrière.
Cliquer ici
|

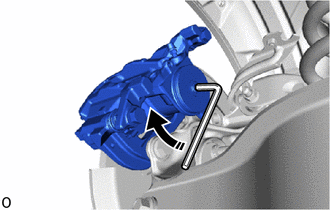

(7) Insérer une clé "TORX" T45 en forme de L dans l'ensemble de cylindre de frein à disque arrière. |
|
(8) Tourner la clé "TORX" T45 en forme de L de 2 tours complet dans le sens des aiguilles d'une montre afin de déverrouiller le frein de stationnement.
REMARQUE:
- Lors du déplacement du véhicule après avoir déverrouillé le frein de
stationnement, reposer toutes les pièces sauf le connecteur comme indiqué
sur le schéma.
- Le témoin de frein (jaune) s'allume lorsque le véhicule est déplacé après le déverrouillage du frein de stationnement.
10. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE (avec airbag latéral de siège arrière)
Cliquer ici
11. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE (avec airbag latéral de siège arrière)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
12. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE (sans airbag latéral de siège arrière)
Cliquer ici
13. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE (sans airbag latéral de siège arrière)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
14. BRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE
Cliquer ici
15. BRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
16. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE
Cliquer ici
